Описание
Помимо базовых возможностей построения панорамных изображений любого размера, автоматического распознавания объектов и ручных измерений, система анализа изображений Thixomet Pro способна выполнять комплексный анализ структур по отечественным и зарубежным методикам и стандартам с автоматическим формированием отчетов.
По результатам метрологической экспертизы в Комитете РФ по стандартизации, метрологии и сертификации на Thixomet® выдано свидетельство № 2610-11- 30/2004 от 02.03.2004 об аттестации программного обеспечения, как средства измерения. Thixomet® успешно прошел метрологическое освидетельствование, участвуя, наряду с другими мировыми производителями аналогичных продуктов, в межлабораторных круговых измерениях (Round Robin), организованных в порядке подготовки редакции стандарта ASTM 1245-00 «Стандартная методика определения содержания включений или второй фазы в металлах посредством автоматического анализа изображений».

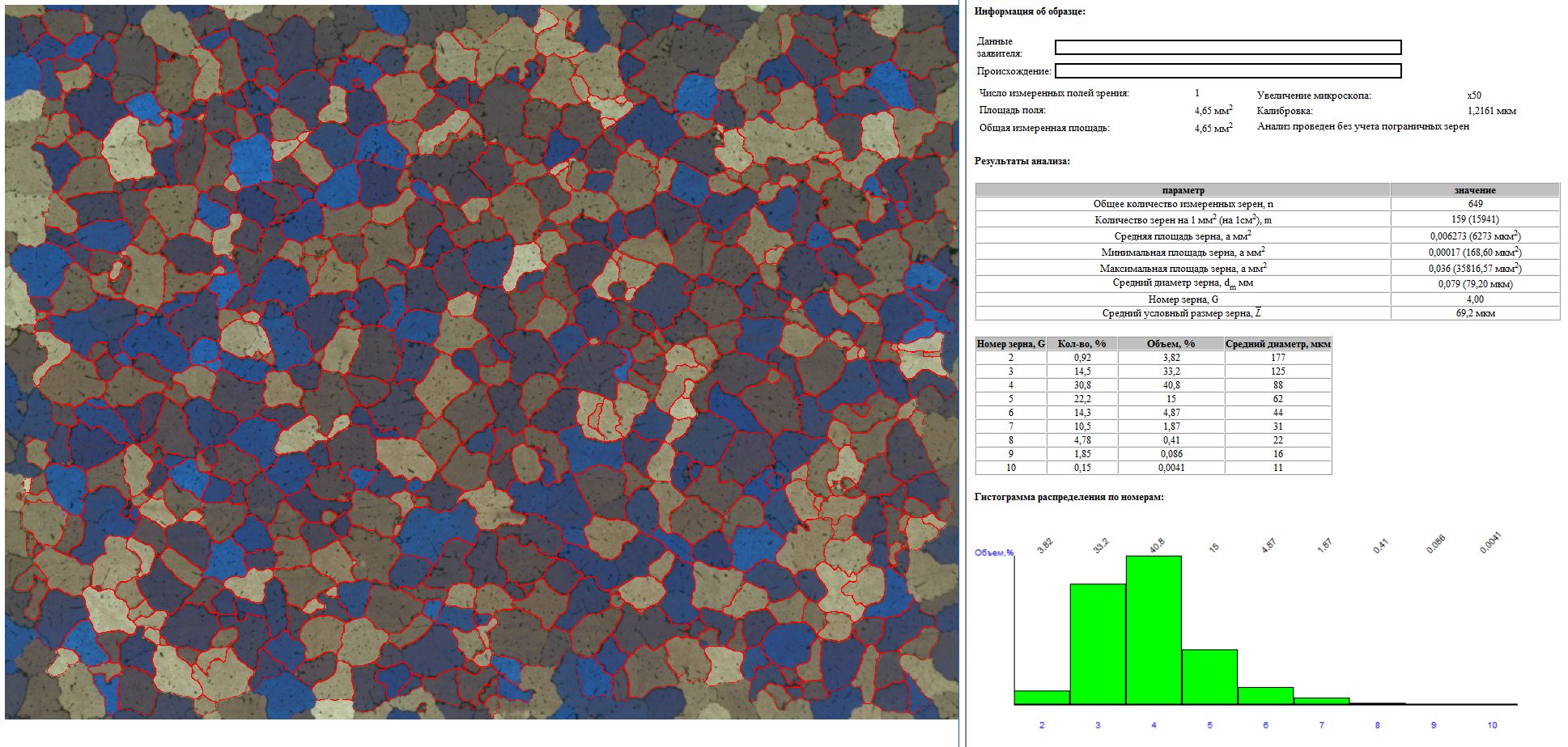

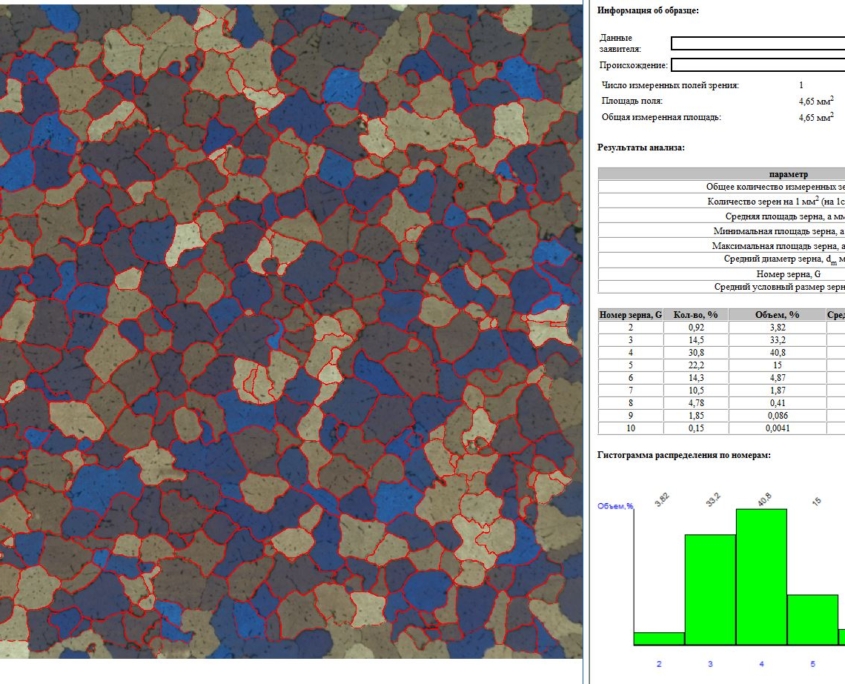

Данные методики позволяют производить автоматическое распознавание границ зерен, оценивать средний размер зерна по найденному числу зерен и площади, которую они занимают. С помощью специальных инструментов можно реконструировать плохо протравленные границы, исключить из анализа мелкие выделения второй фазы, распознанные как зерна или занимающие слишком малую площадь, рассчитать номер зерна «по скелету», присоединив к телу зерна пограничные выделения перлита. Для сложных структур доступна также оценка зерна методами секущих.
По результатам анализа формируется отчет по одному из стандартов: ГОСТ 5639-82, ГОСТ 21073-75, ASTM E1382, ASTM E112, DIN 50 601, ISO 2624, DMC 0250, MP 32-31-71.

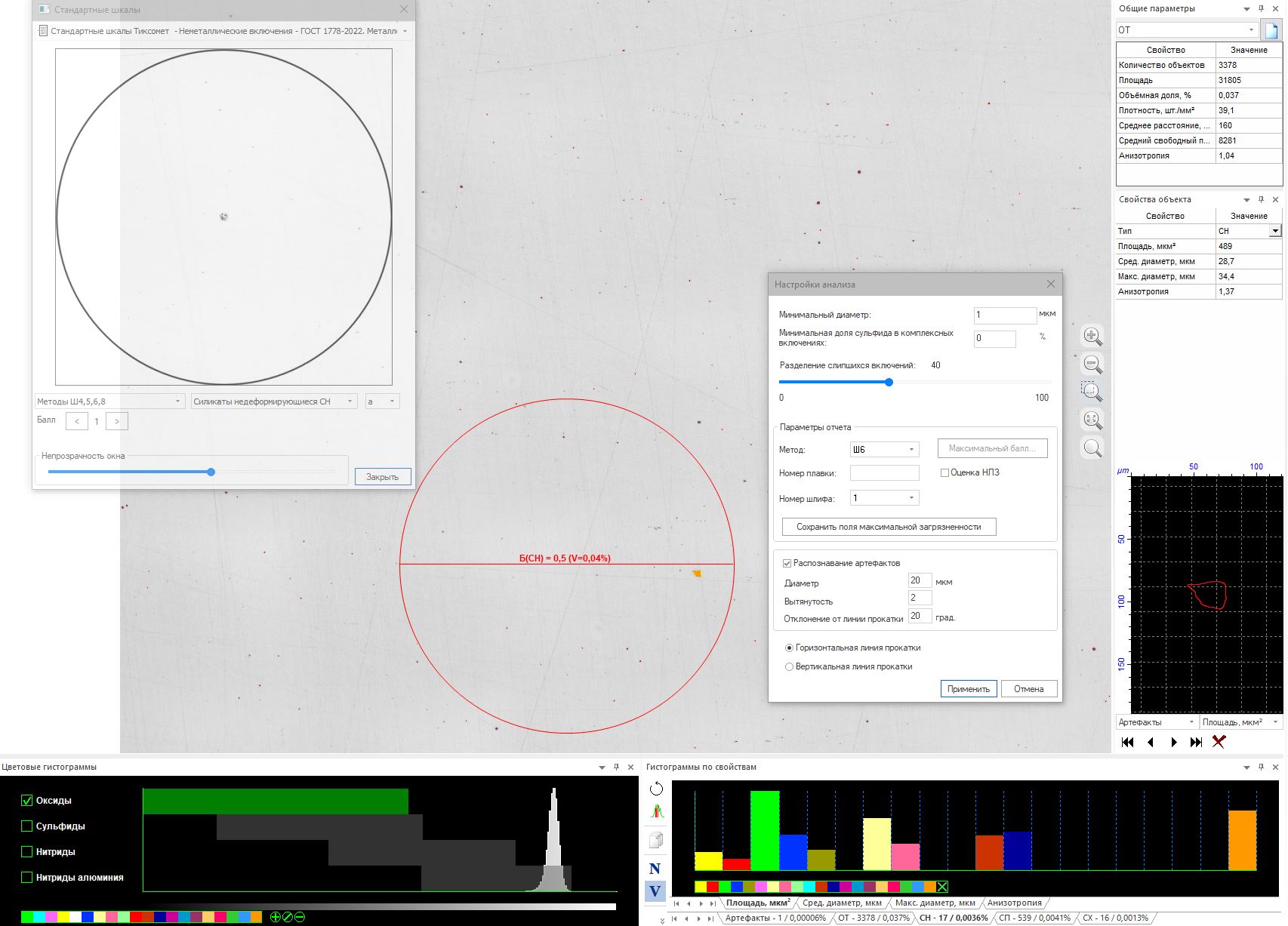

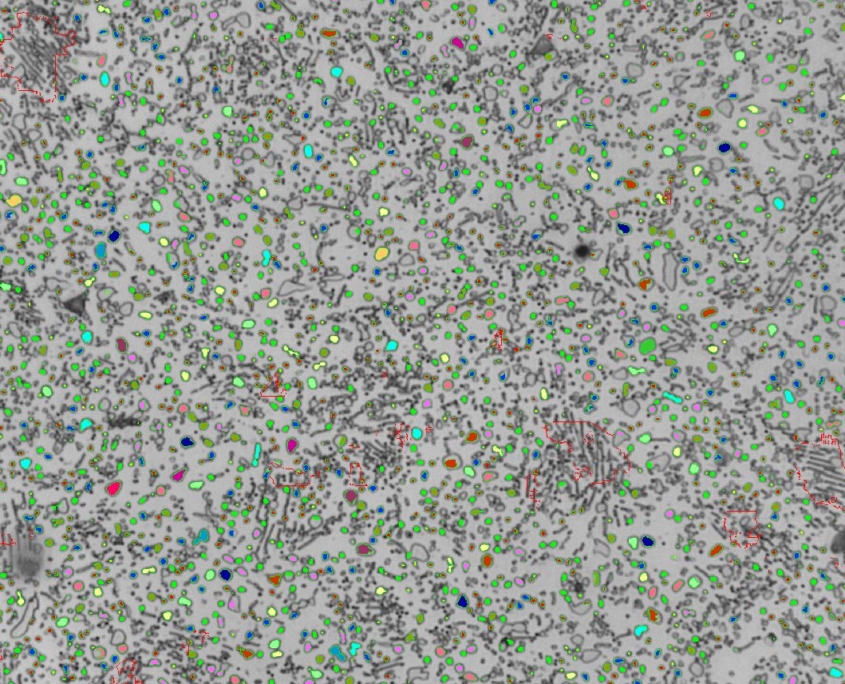

ГОСТ 1778-2022, ГОСТ 801-22

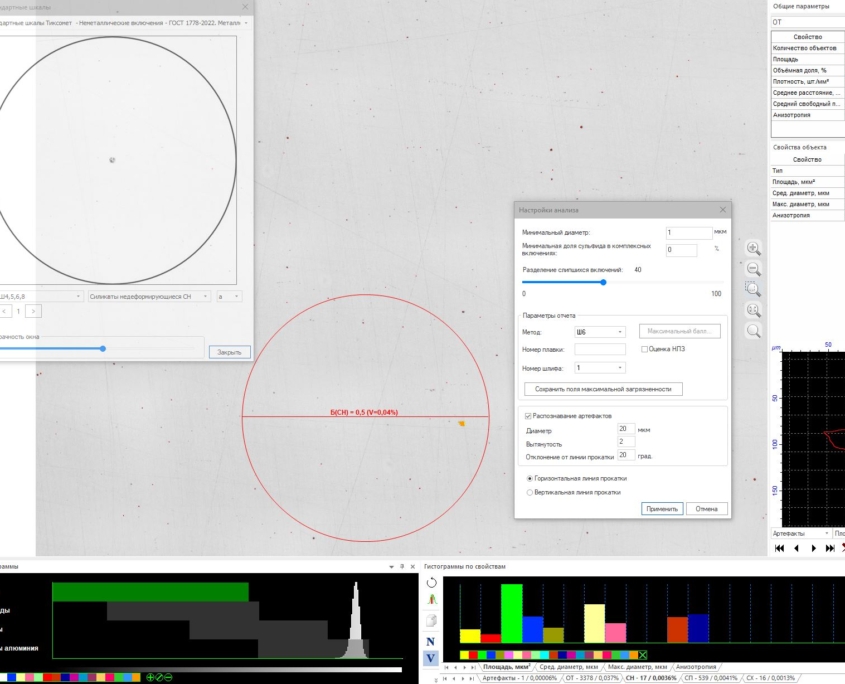

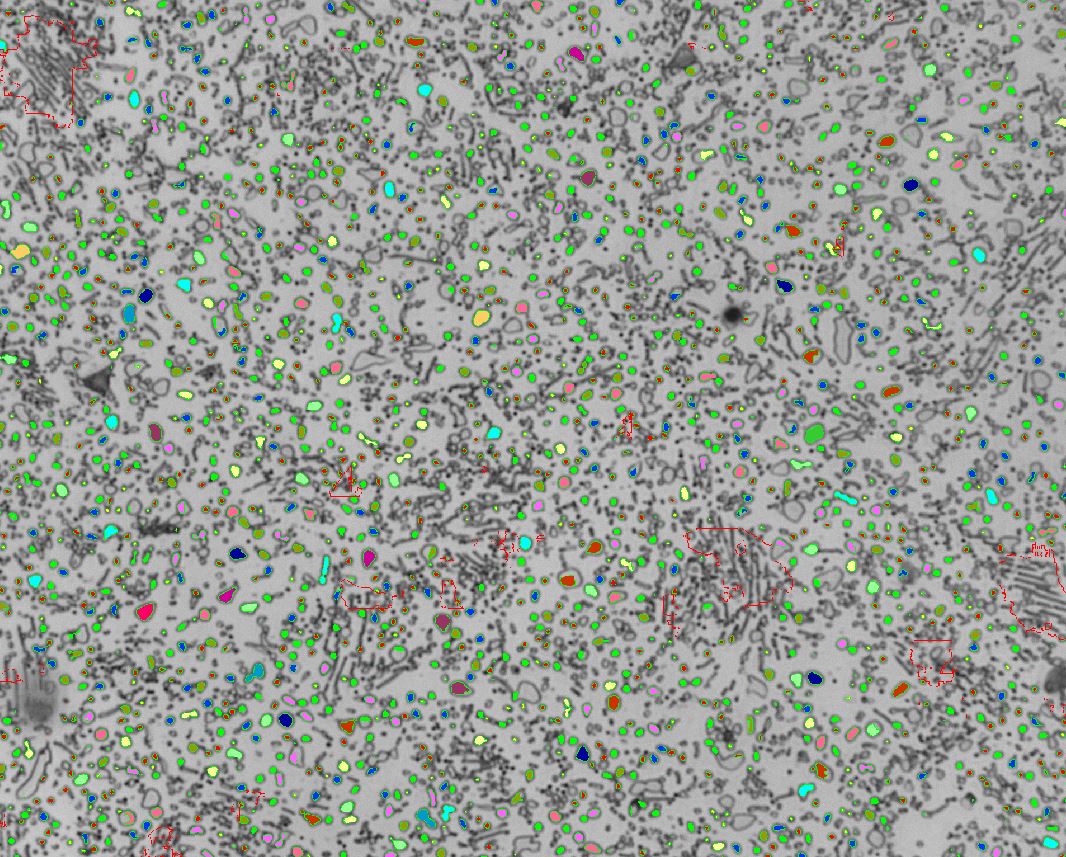

Методы «К» и «П» основаны на подсчете включений в соответствующих размерных группах, при этом распознавание включений, производится автоматически. В методе «Ш» заполняется электронная таблица результатов на основе сравнения исследуемых включений с полупрозрачными стандартными шкалами. В автоматизированных методах Ш после распознавания включений по цвету производится разделение оксидов на «силикаты недеформирующиеся», «оксиды точечные», «оксиды строчечные», «силикаты хрупкие» и «силикаты пластичные», нитридов на «нитриды точечные» и «нитриды строчечные». Назначение балла производят по измеренной объемной доле для каждого типа включений на основе известной градуировочной кривой «балл-объемная доля».
ASTM E1245, AAR M-107,M-208
На основе фундаментальных стереологических соотношений определяются все важнейшие параметры неметаллических включений или второй фазы: объемная доля, размер и характер взаимного расположения. По результатам круговых межлабораторных измерений, выполненных именно в соответствии со стандартом ASTM E1245, на программное обеспечение Thixomet, как средство измерения, получен метрологический сертификат.

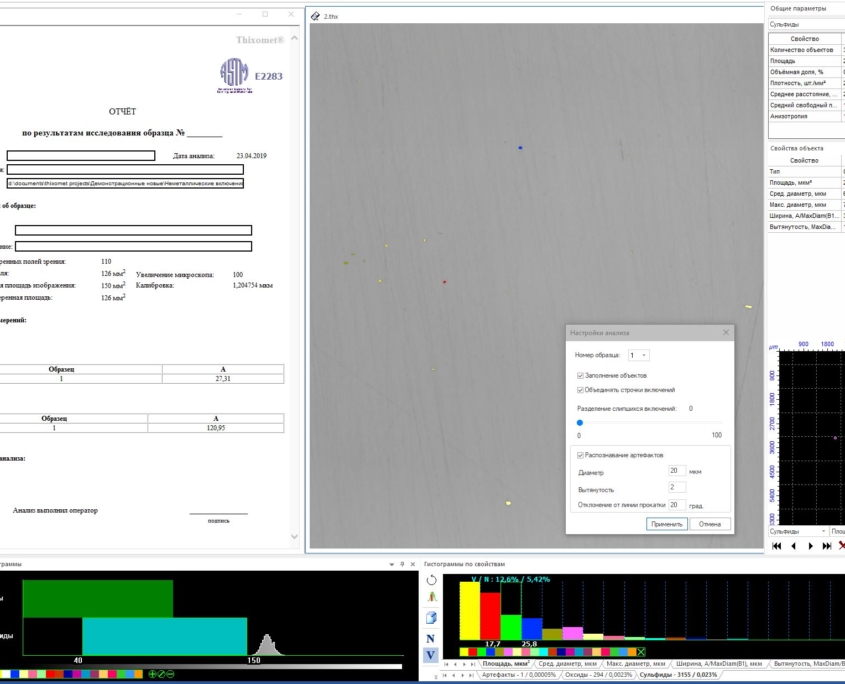

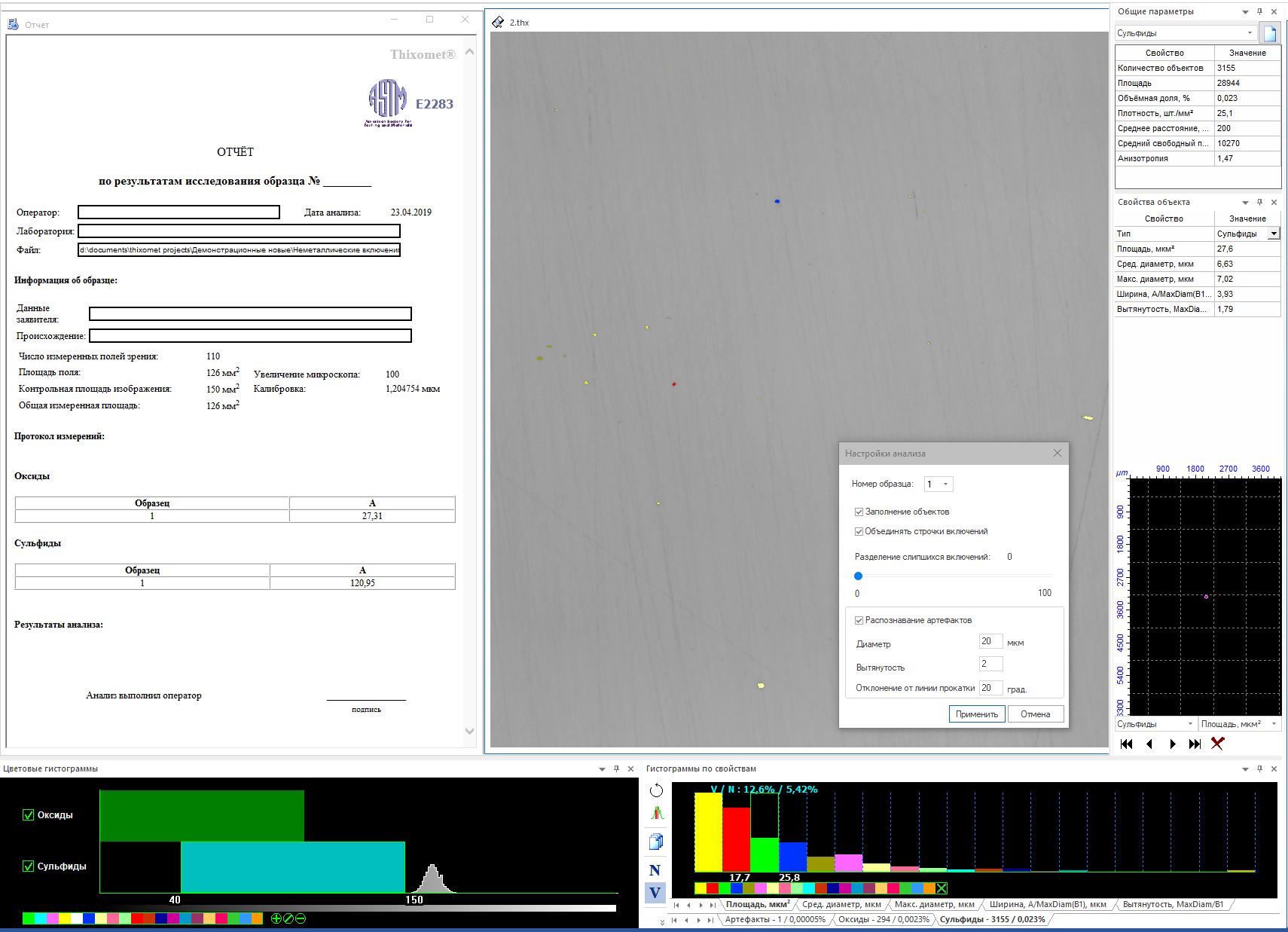

ASTM E2283-03
Методика используется для оценки эндогенных неметаллических включений с использованием статистики экстремальных значений. Алгоритм может автоматически объединять отдельные осколки включений в строчки.

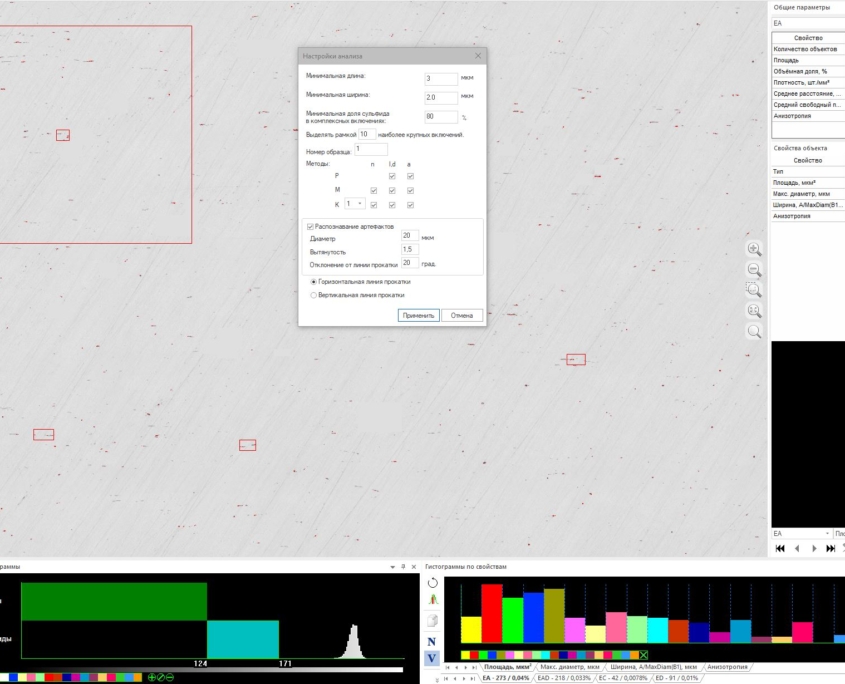

EN 10247

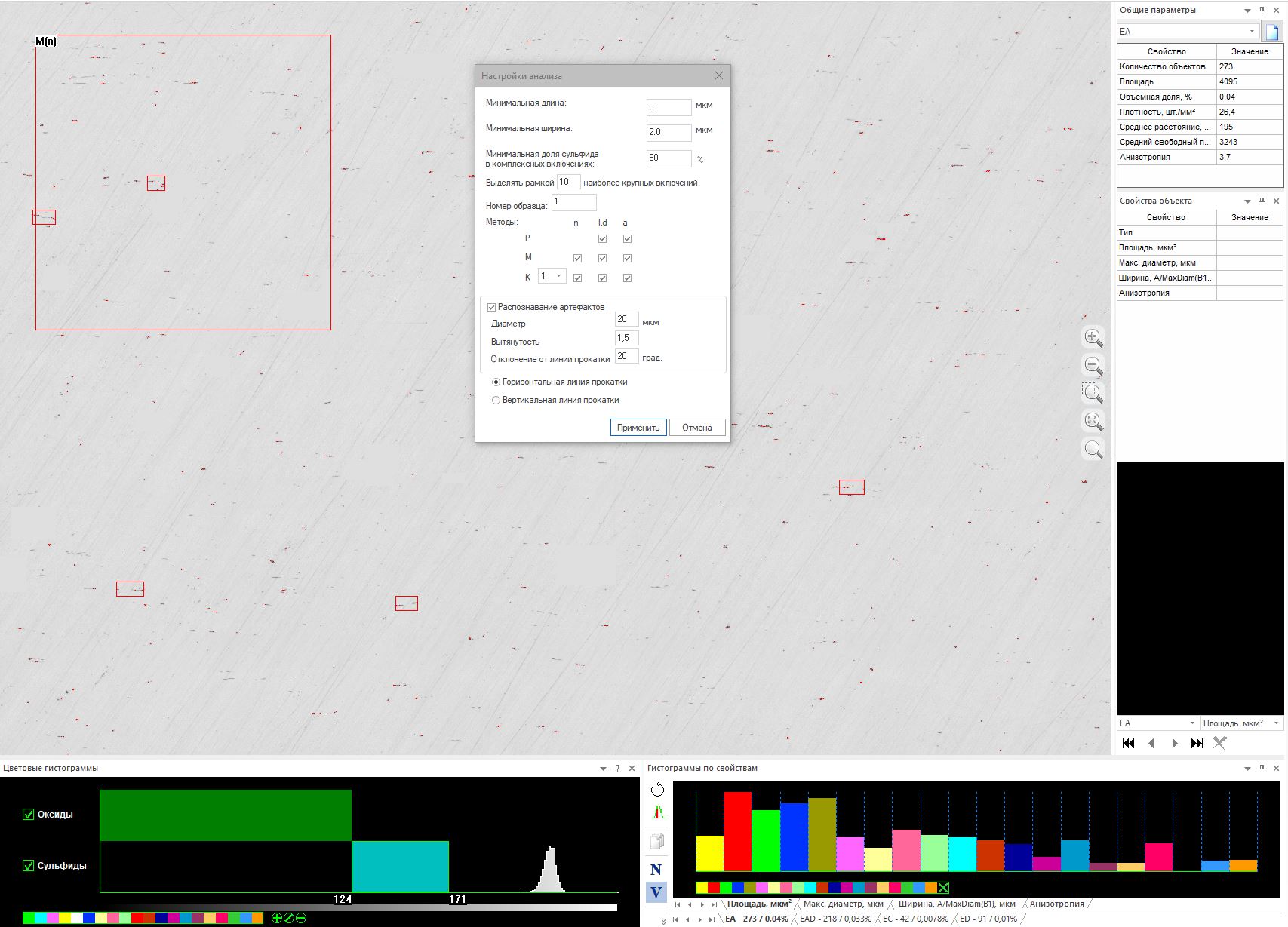

Методика позволяет выполнить автоматизированную оценку включений в соответствии со шкалами стандарта. Алгоритм позволяет выбрать необходимый метод, а также выделить на изображении нужное количество наиболее крупных неметаллических включений.

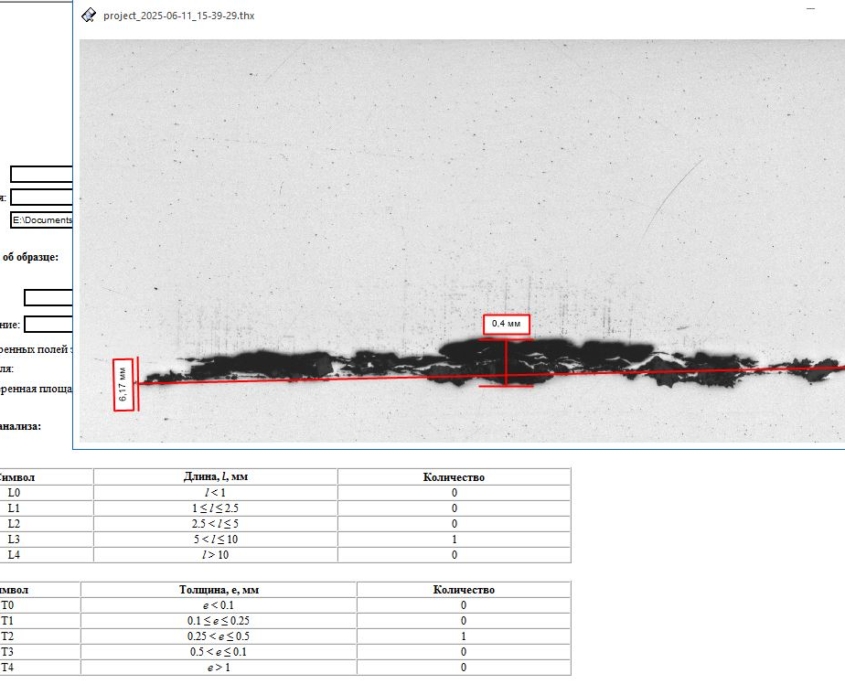

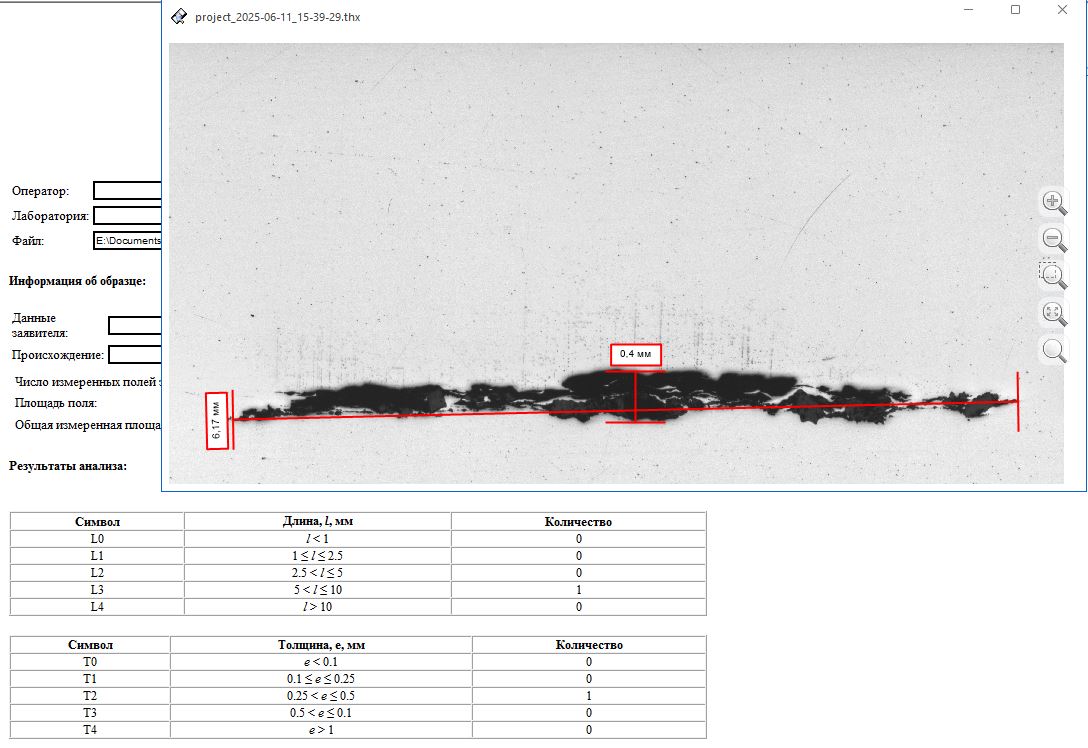

ISO 3763, SEP 1584
В этих модулях проводится макроскопическая оценка с обозначением габаритных размеров неметаллических включений. В модуле SEP 1584 в отчёте также выводятся результаты оценки по методикам A, B, C.

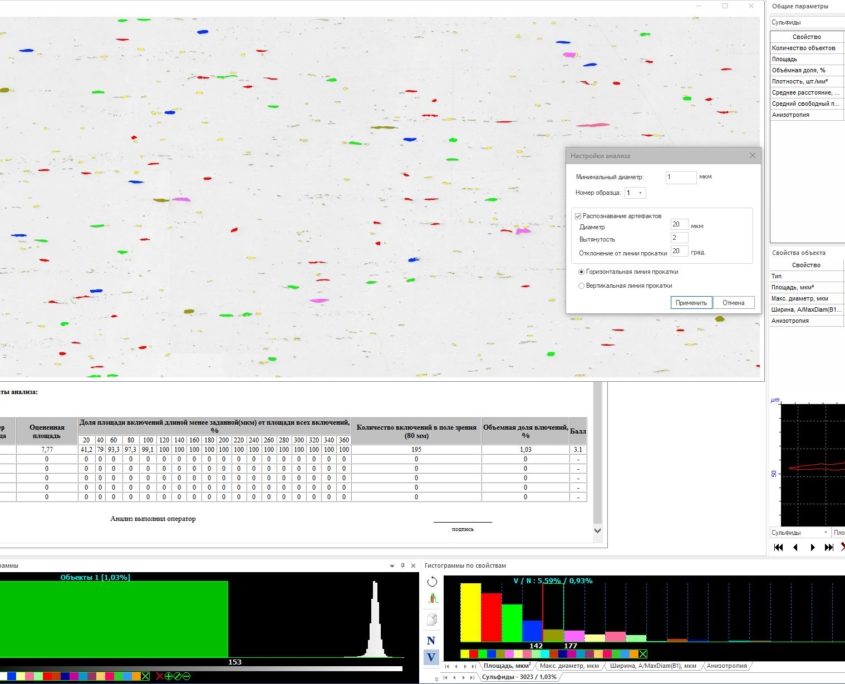

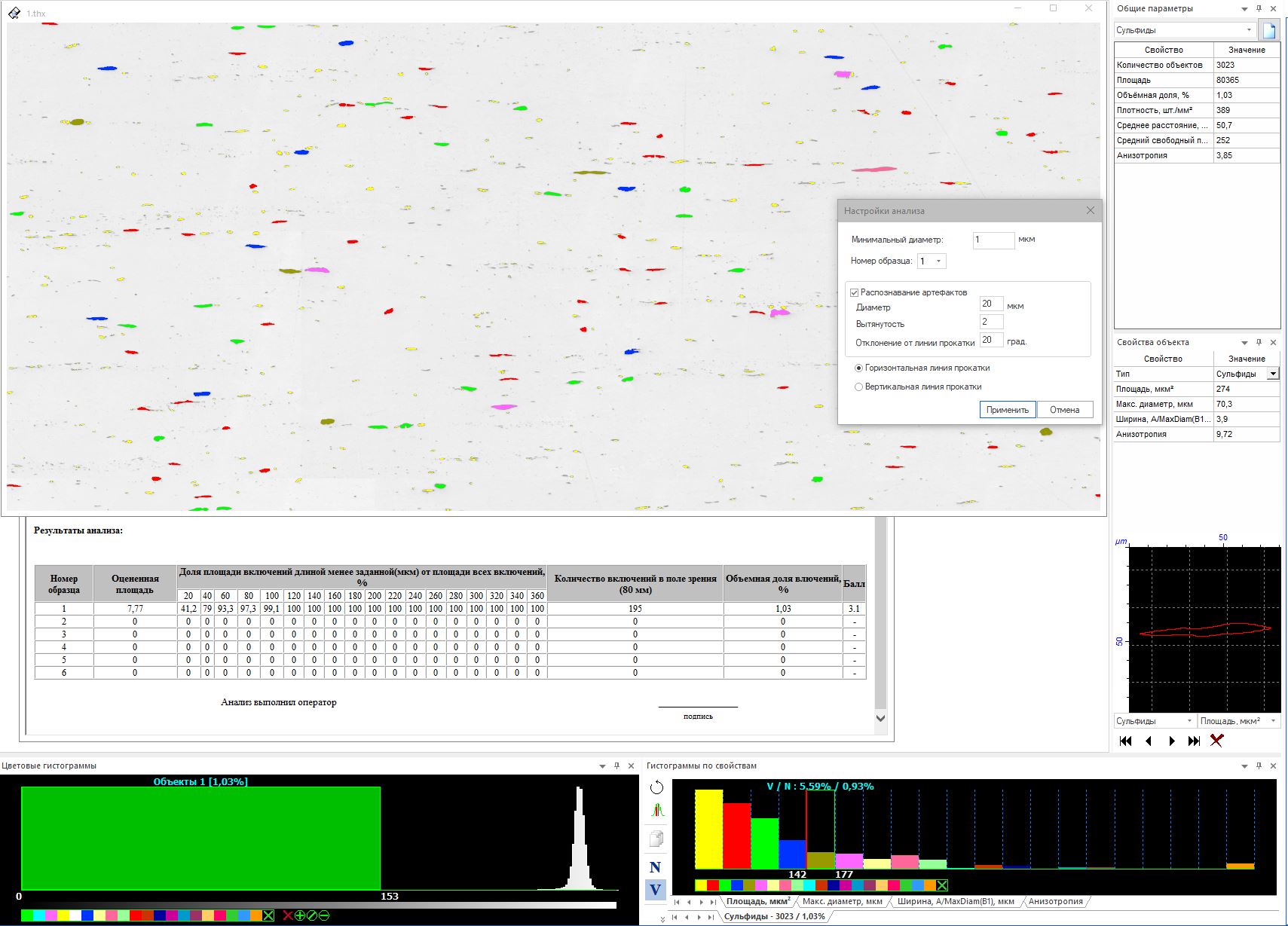

SEP 1572
Методика используется для оценки сульфидных включений в автоматных сталях.

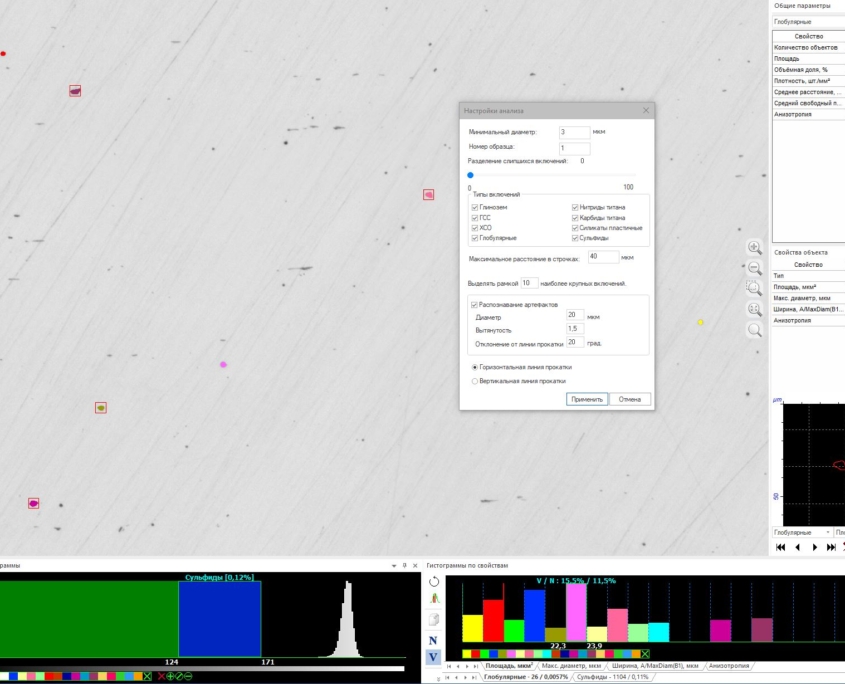

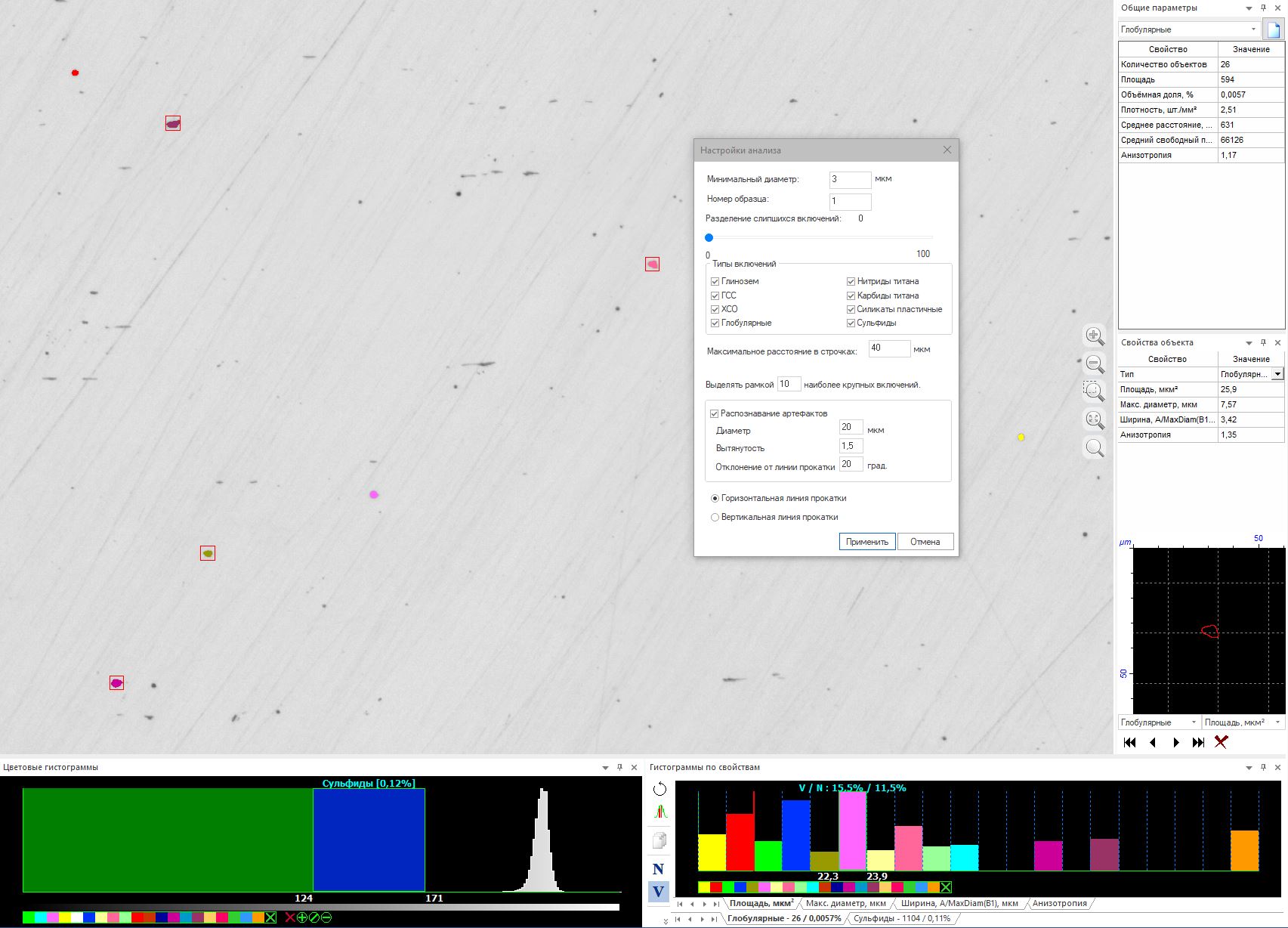

ГОСТ Р 51685
По данной методике выполняется авторизированный контроль неметаллических включений в железнодорожных рельсах, указываются типы частиц, объединяются их строчки, а также выделяется заданное количество наиболее крупных включений.

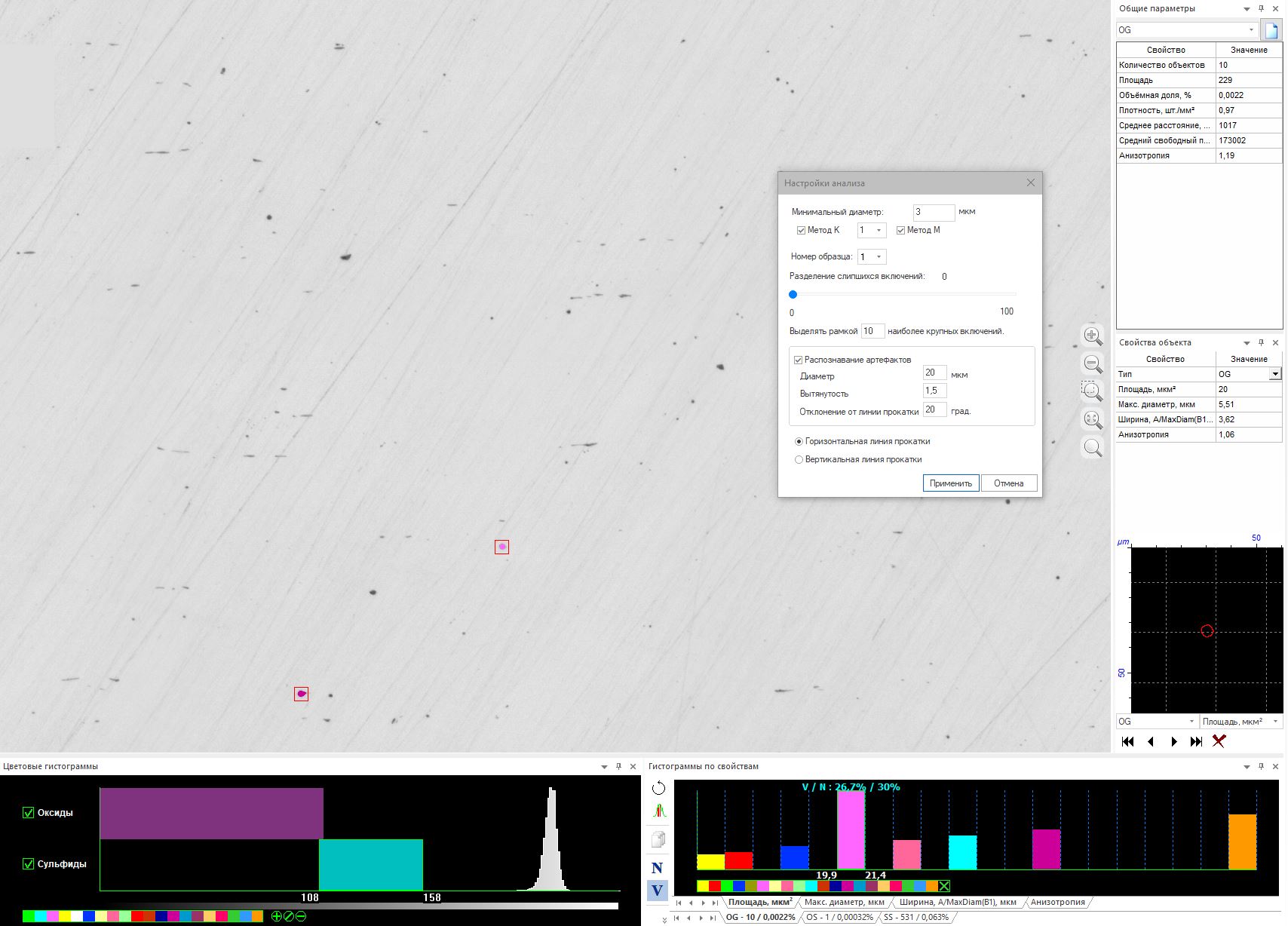

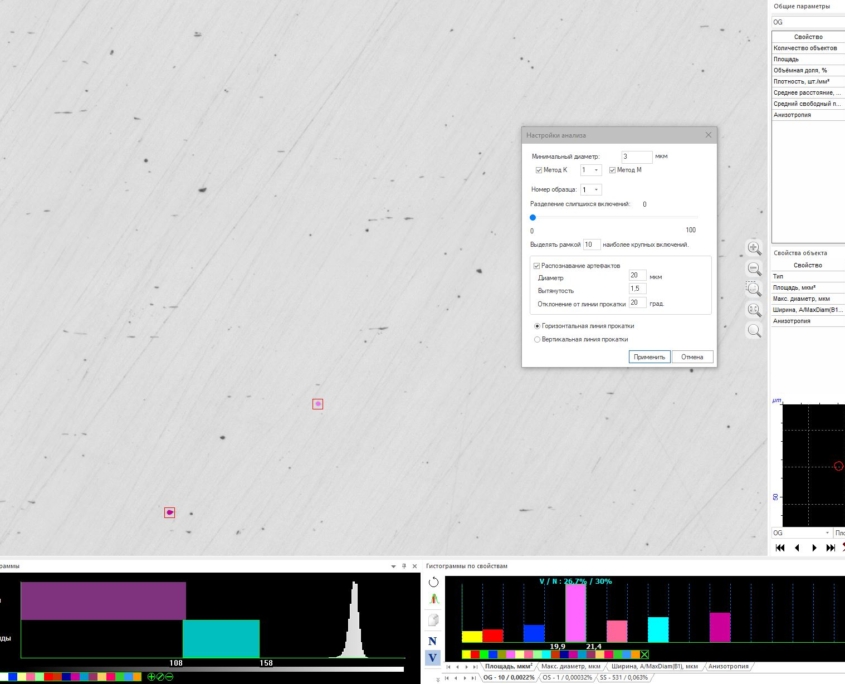

DIN 50602
Производится разделение включений на типы, предусмотренные стандартом. В соответствии с выбранным методом производится расчет суммарного рейтинга загрязненности, а также рейтинга загрязненности по каждому типу.

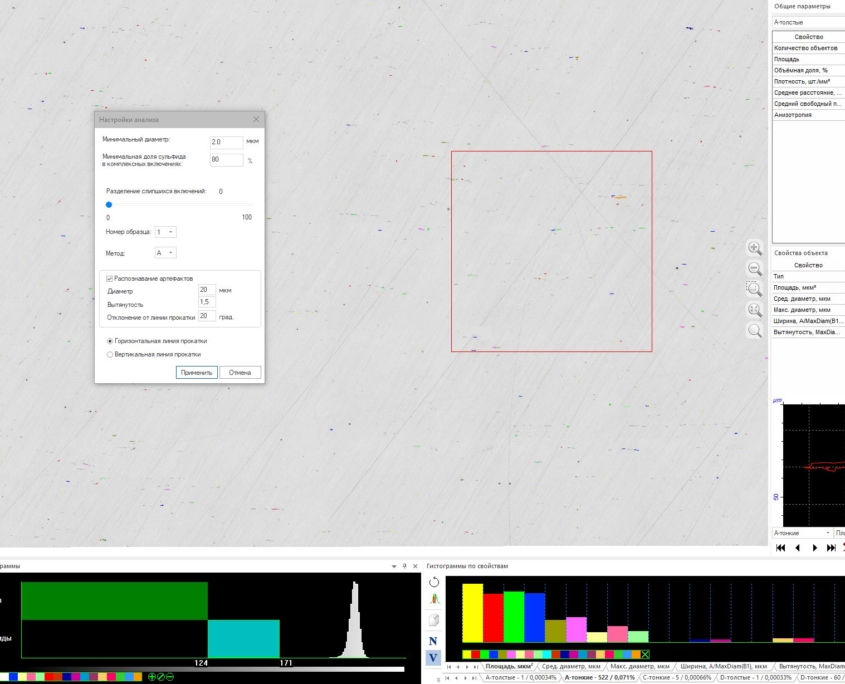

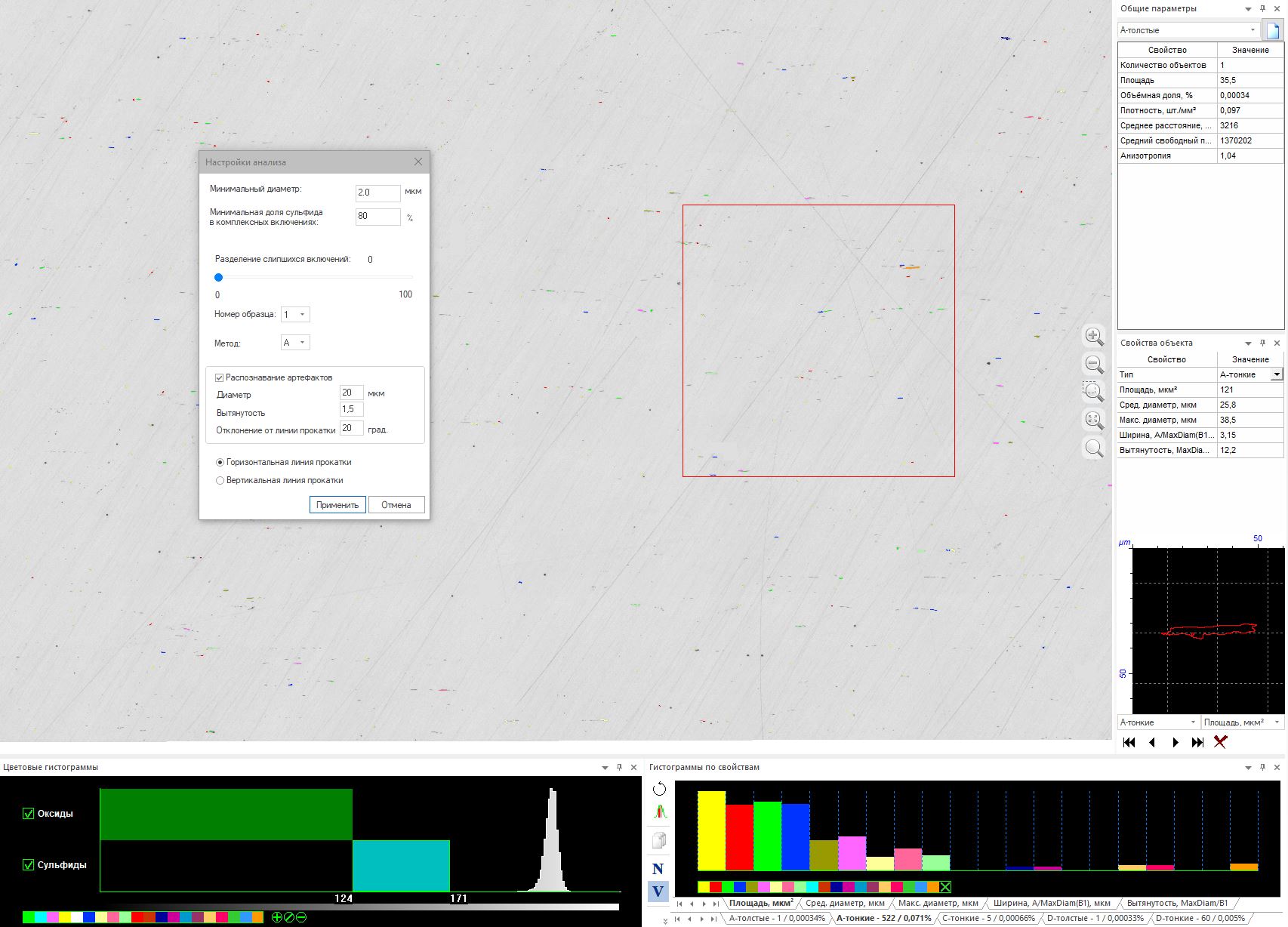

ASTM Е 45-18a, ISO 4967
Стандарты предусматривают оценку неметаллических включений в соответствии со шкалами JK. Производится разделение включений на типы, предусмотренные стандартами, поиск наиболее загрязненного поля или подсчет количества полей определенного балла загрязненности для каждого типа включений в зависимости от выбранного метода. По данным стандартам необходимо оценить площадь 160 мм2 при увеличении x200–x500, поэтому панорамные исследования значительно повышают производительность работы оператора и позволяют повысить достоверность полученных результатов измерений, в том числе при поиске наиболее загрязненного поля.
Количественная оценка структурной полосчатости. ГОСТ 5640
Методика предназначена для определения структурной полосчатости в соответствии с методикой ГОСТ 5640-2020. Балл назначается на основе стереологических параметров, найденных методом направленных секущих при панорамных исследованиях. Высокое разрешение панорамы позволяет правильно оценить анизотропию мелкого ферритного зерна, а ее большая площадь, соответствующая требованиям ГОСТ, необходима для адекватной оценки микроструктурной полосчатости. Для тонкой настройки методики используется алгоритм восстановления плохо протравленных границ, а также задается направление линии прокатки.

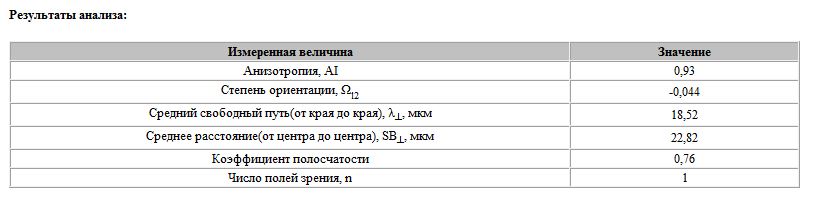

ГОСТ 54570, ASTM E 1268
Методом направленных секущих определяется анизотропия и степень ориентации частиц второй фазы, а также их объемная доля и среднее расстояние между полосами. Полосчатость в соответствии с требованиями этого стандарта описывается словесно.

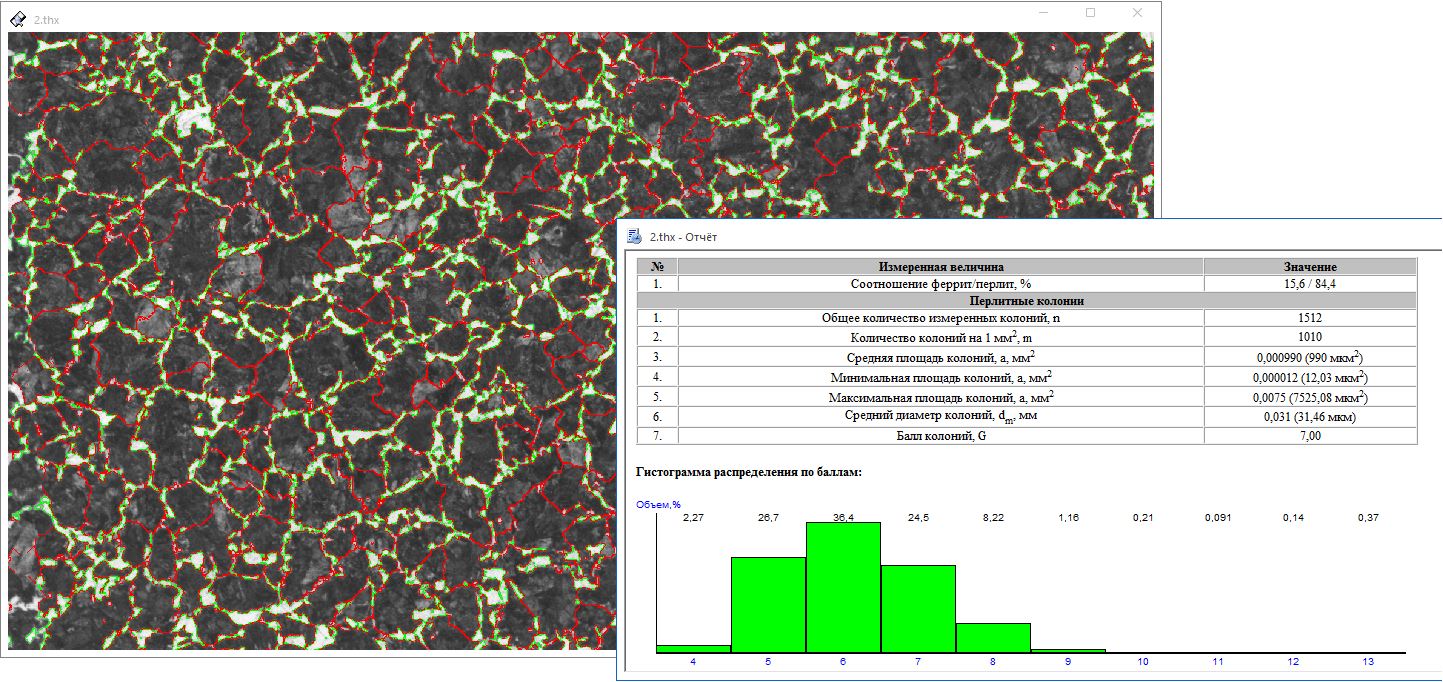

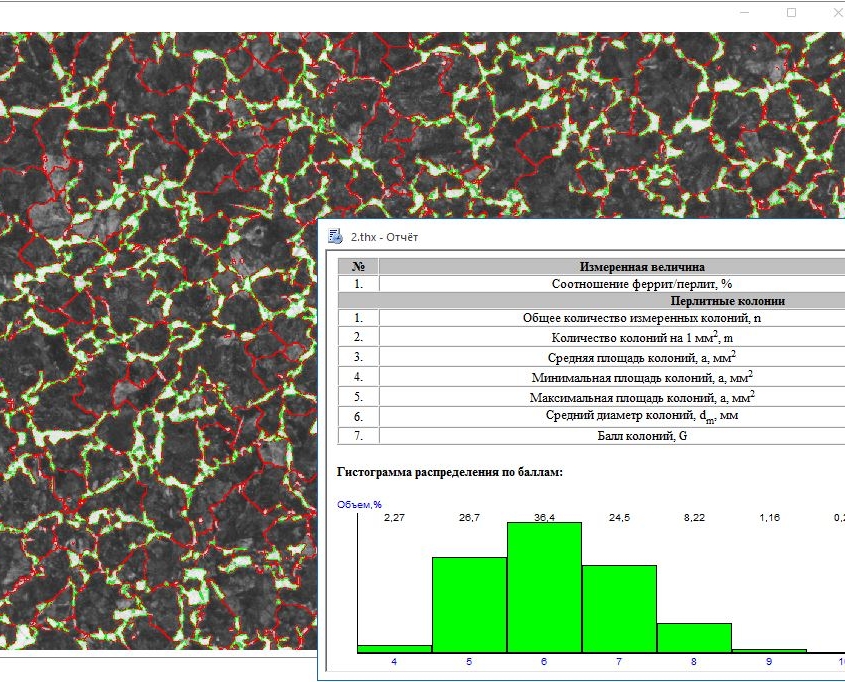

Определение размера перлитных колоний
Этот модуль разработан для оценки размера перлитных колоний, а также для определения соотношения перлит-феррит в структуре стали. Для распознавания перлитных колоний используется выделение границ по перепадам яркости, а также их реконструкция по морфологии. По результатам измерений формируется отчет с процентным соотношением перлит-феррит и баллом перлитных колоний, назначенным по аналогии с оценкой размера ферритного зерна по ГОСТ 5639.
Определение процентного соотношения сорбитообразного и пластинчатого перлита
В этом модуле на основе уникального алгоритма, основанного на текстурном анализе, определяется соотношение сорбитообразного и пластинчатого перлита в структуре стали. Доступны настройки для отделения феррита от цементита в перлите для анализа перлита различной степени дисперсности.

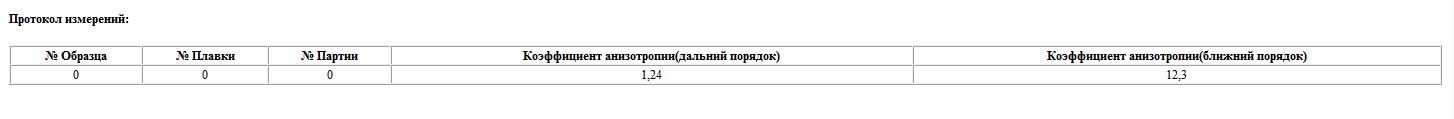

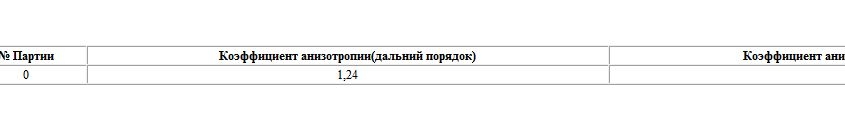

Анизотропия бейнита
Модуль позволяет оценить анизотропию бейнитной структуры с помощью специального алгоритма, основанного на текстурном анализе. По итогам анализа формируется отчёт, в котором указаны коэффициенты анизотропии структуры на ближнем и дальнем порядке.

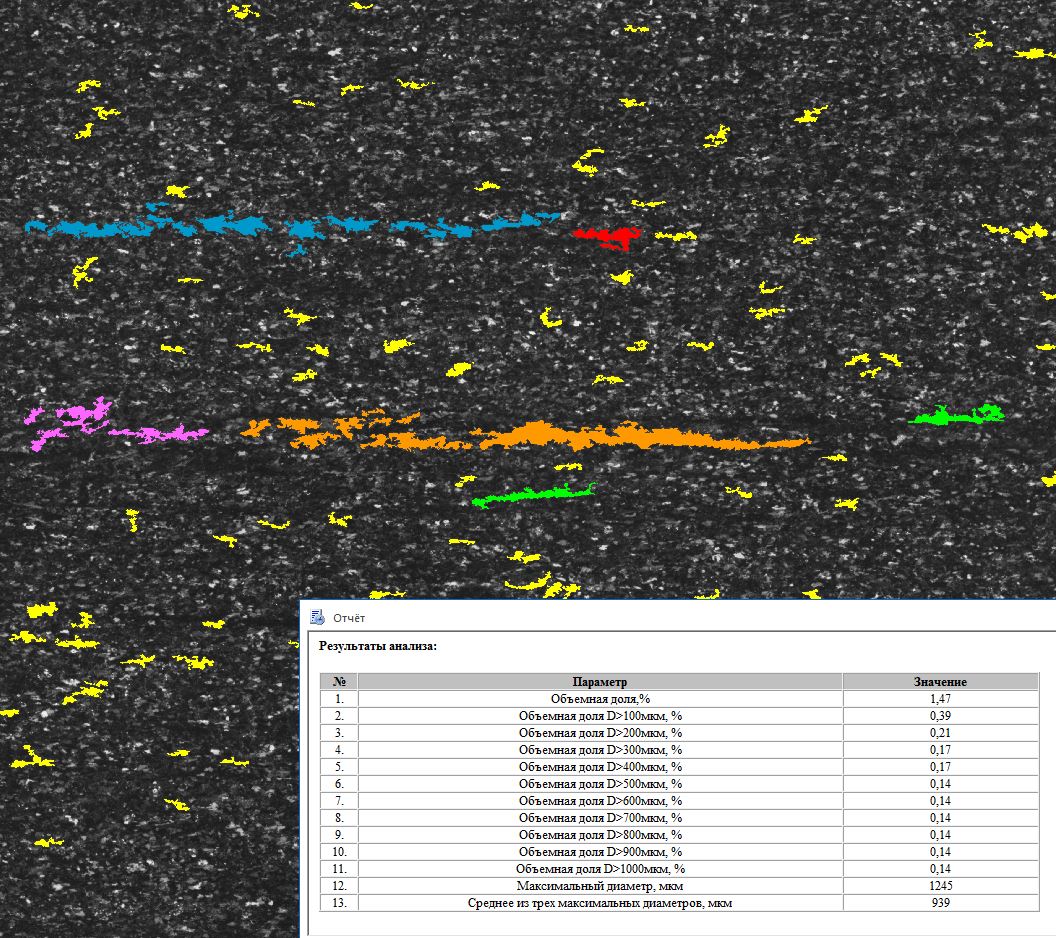

Оценка реечного бейнита

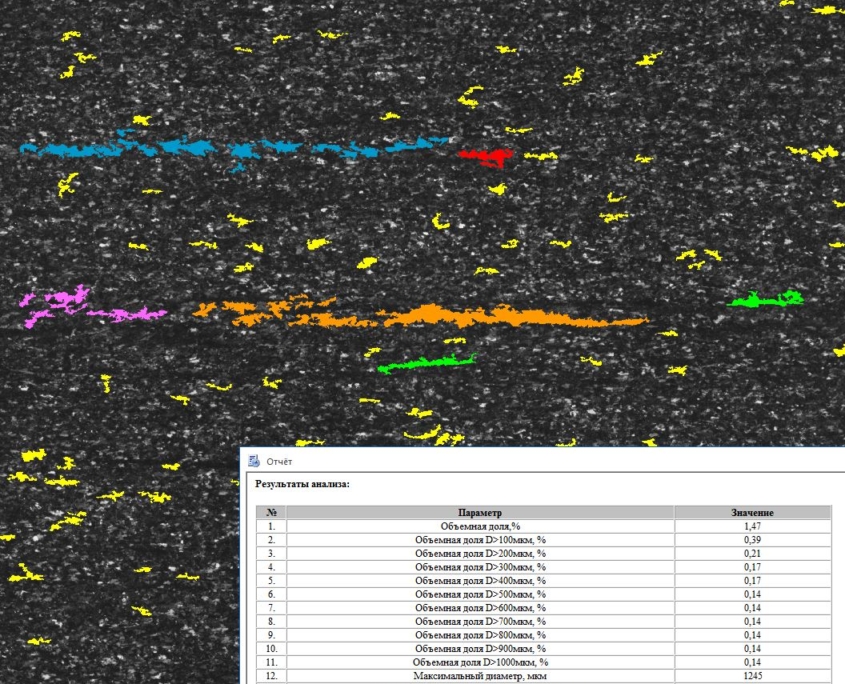

Методика позволяет оценить наиболее крупные области реечного бейнита на образцах сталей после травления по запатентованной методике. В отчете выводятся объемные доли реечного бейнита разной крупности, а также протяженность наибольшей обнаруженной области реечного бейнита.
ISO 945, методика АвтоВАЗ
В этом модуле можно определять форму и размер графитовых включений, а для пластинчатого графита дополнительно определяется тип распределения. Имеются инструменты для определения соотношения между различными типами пластинчатого графита. Для всех типов пластинчатого и гранулярного графита автоматически определяется их размер. Можно разделить слипшиеся включения, а также исключить из анализа мелкие включения.
Методика АвтоВАЗ является упрощенной версией стандарта ISO 945 для оценки структуры чугуна.

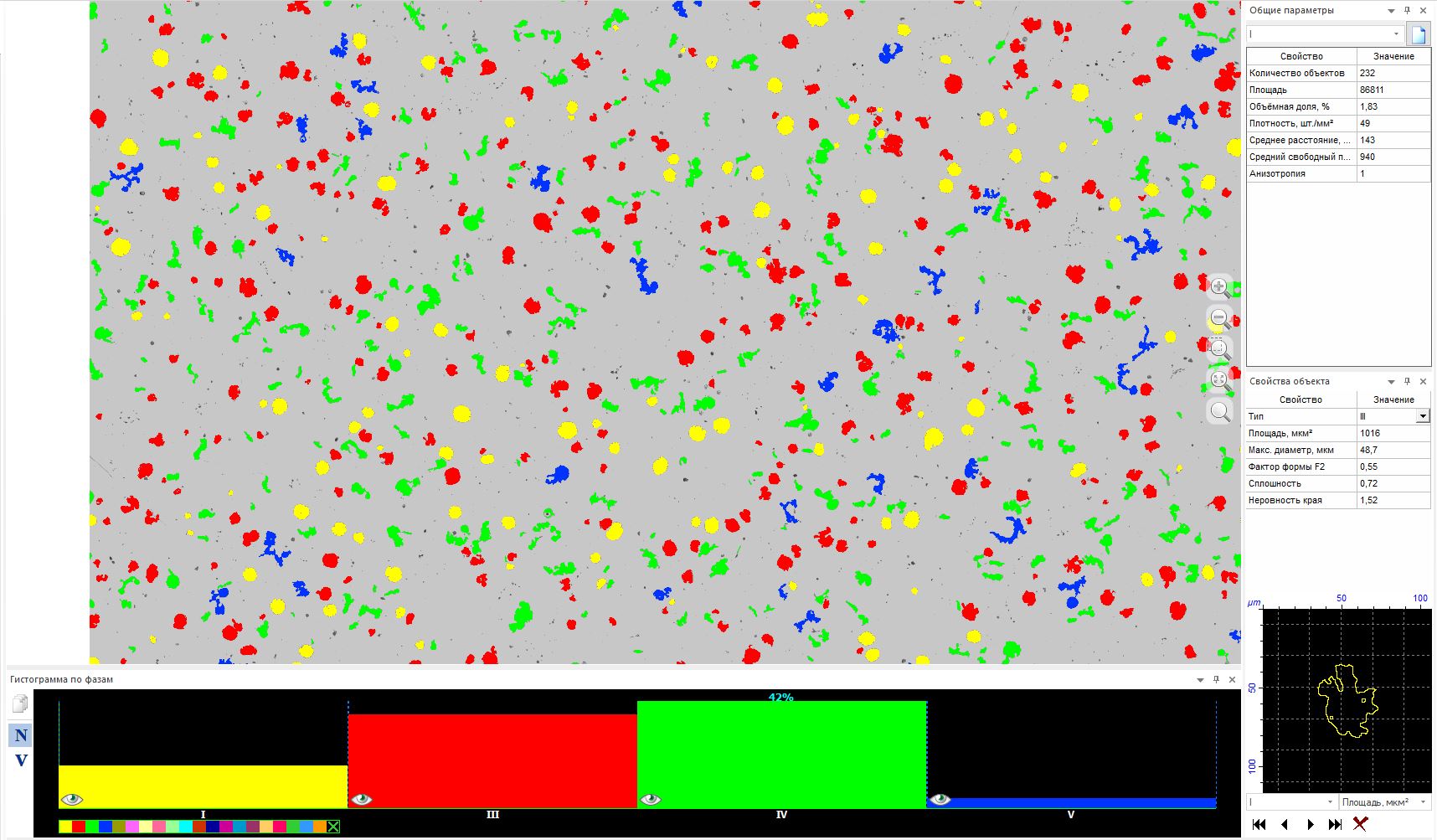

ASTM A247

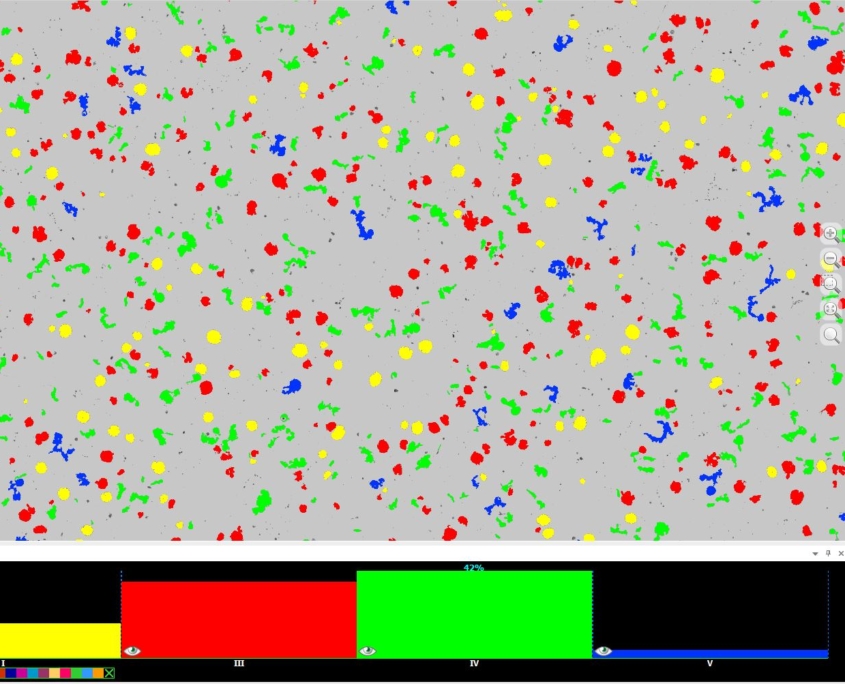

Алгоритм позволяет автоматически определить размеры частиц графита и соотношение разных его типов в структуре в соответствии со стандартом.

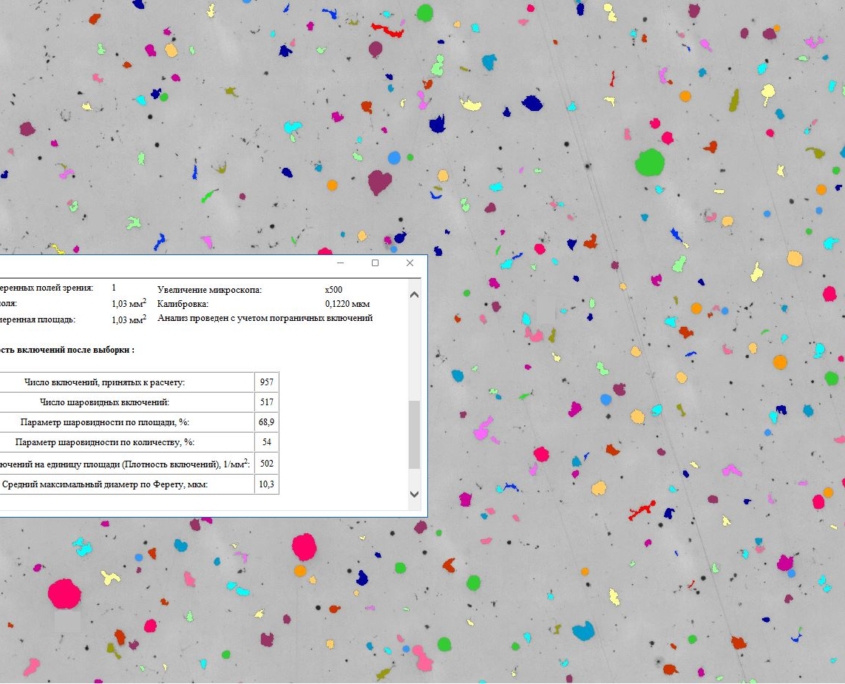

Шаровидность графита в чугуне ASTM E2567-11

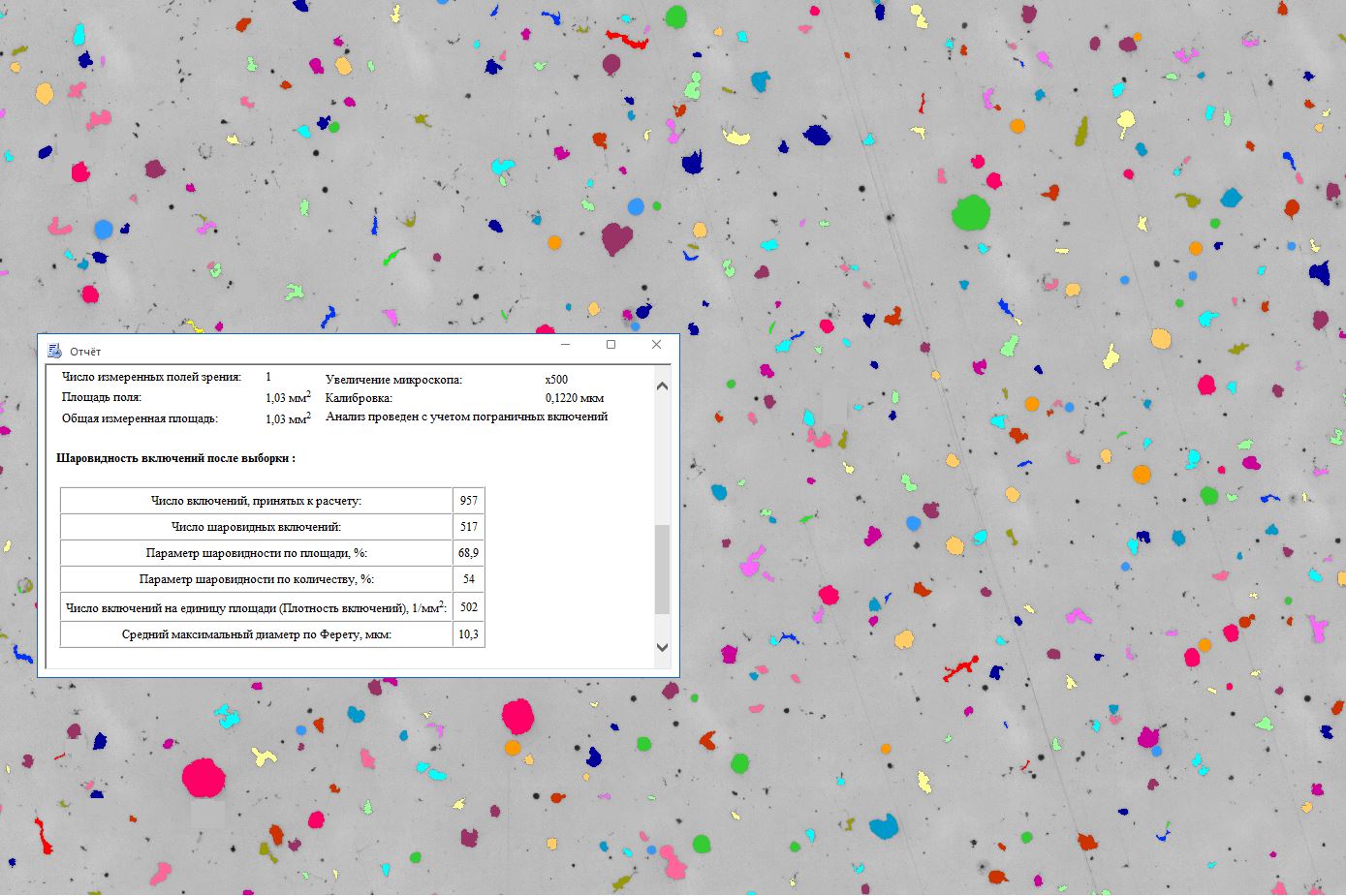

В этом модуле реализована автоматизированная методика количественной оценки шаровидности графита в чугуне, которая оценивается долей включений, имеющих фактор формы более 0,6. Панорамные исследования и рассчитанный в соответствии с требованиями ASTM специальный фактор формы позволяют получить адекватную оценку шаровидности графита.

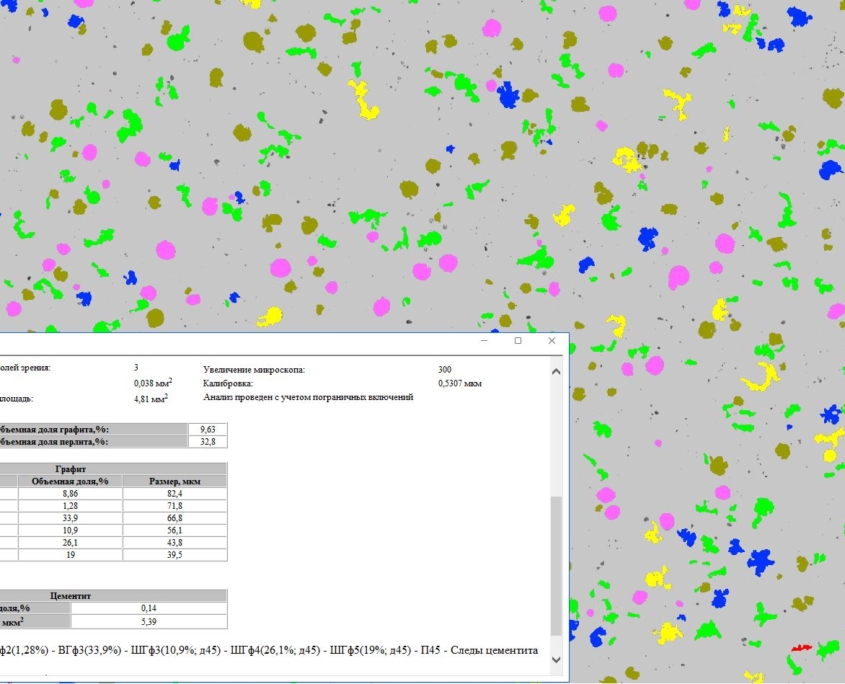

ГОСТ 3443-87

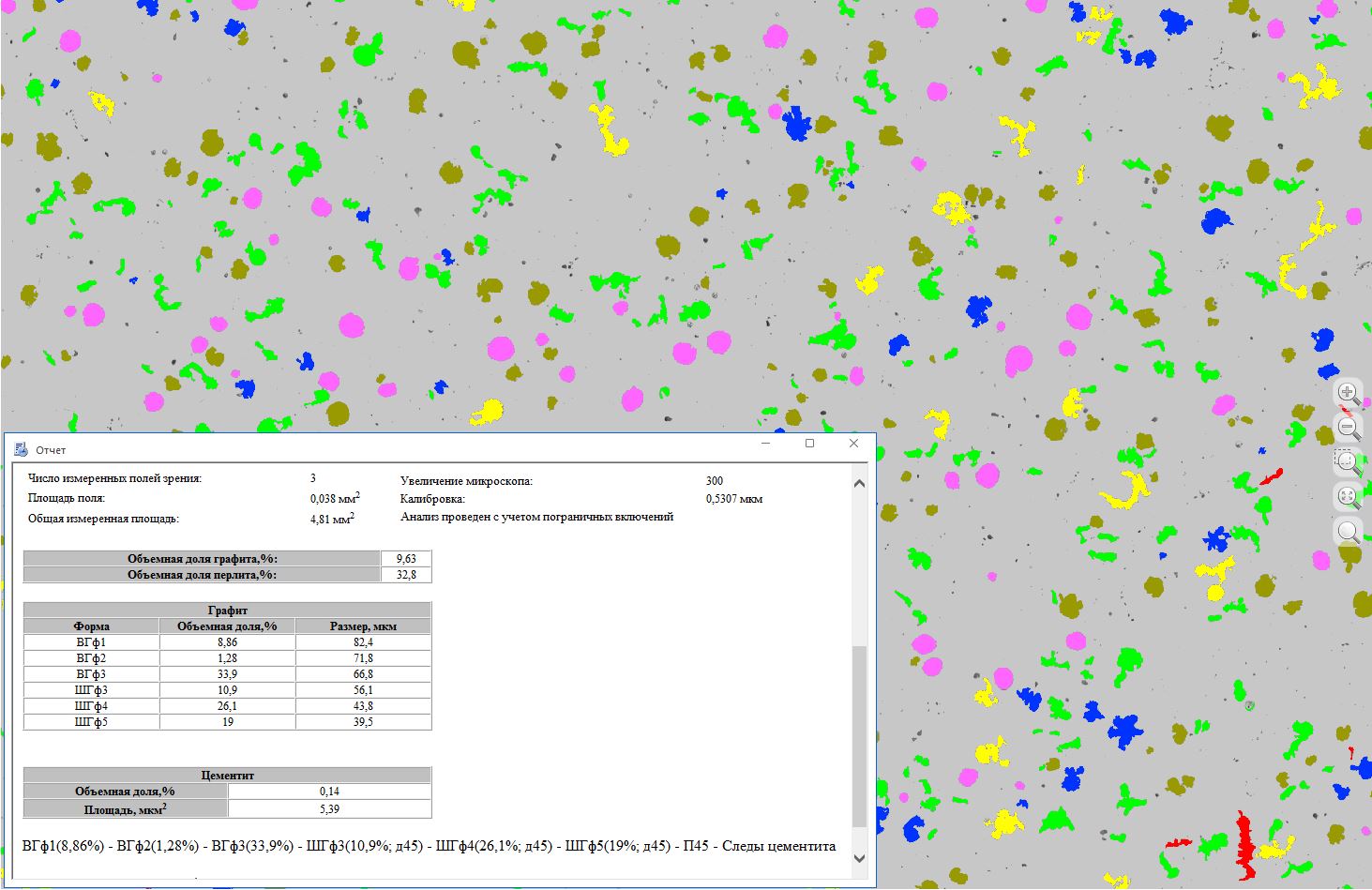

Модуль предназначен для определения структуры серого чугуна с пластинчатым графитом, высокопрочного чугуна с шаровидным и вермикулярным графитом и ковкого чугуна с компактным графитом. Определяются форма, размер и вид распределения графита. Также определяются такие параметры металлической основы, как объемная доля перлита, распределение и размер фосфидной эвтектики, размер и содержание цементита.

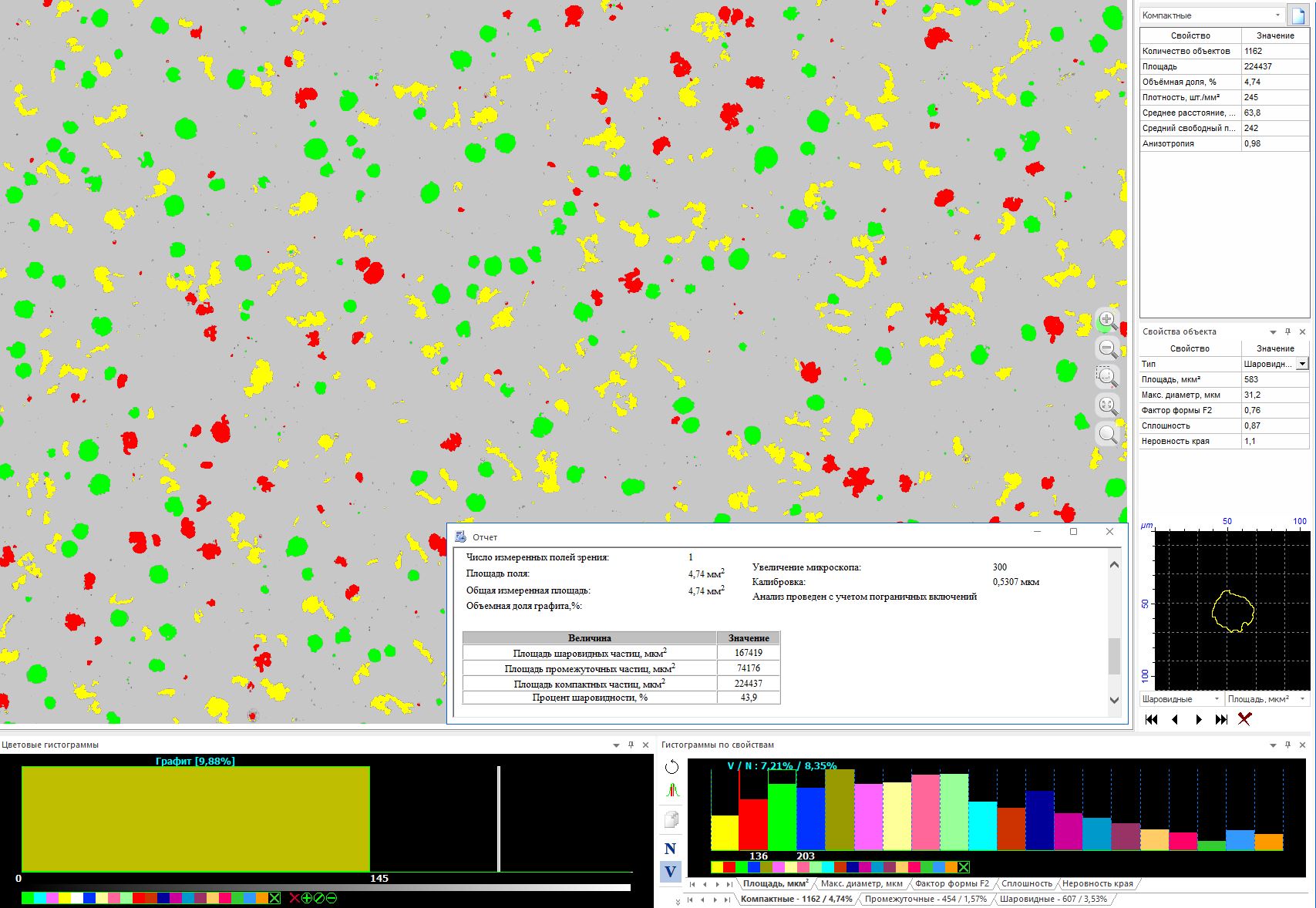

ISO 16112

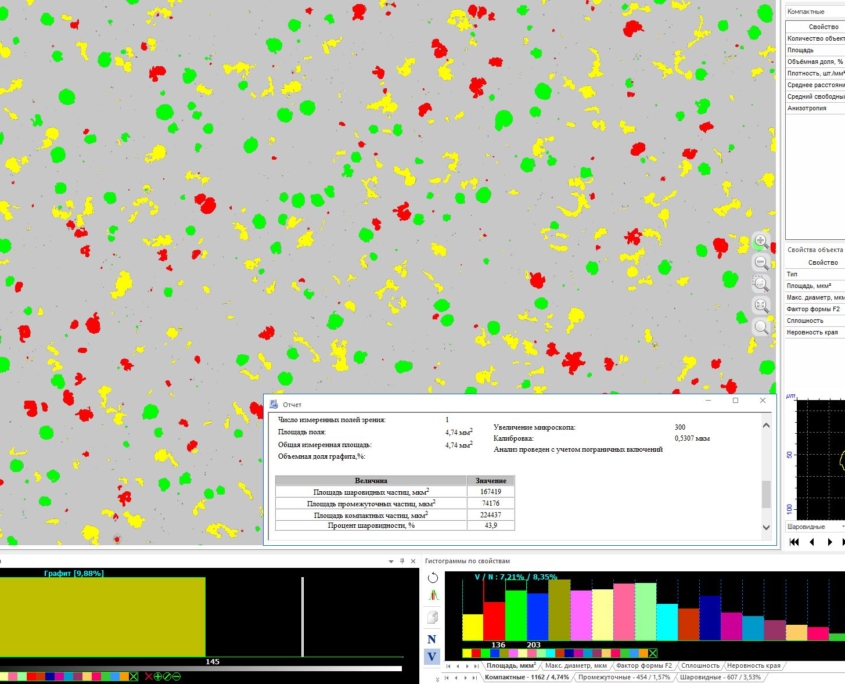

В данном модуле происходит разделение частиц графита в чугуне на шаровидные, компактные и промежуточные в соответствии с требованиями стандарта. На основании площадей, занятых такими частицами, осуществляется оценка шаровидности частиц графита в чугуне.

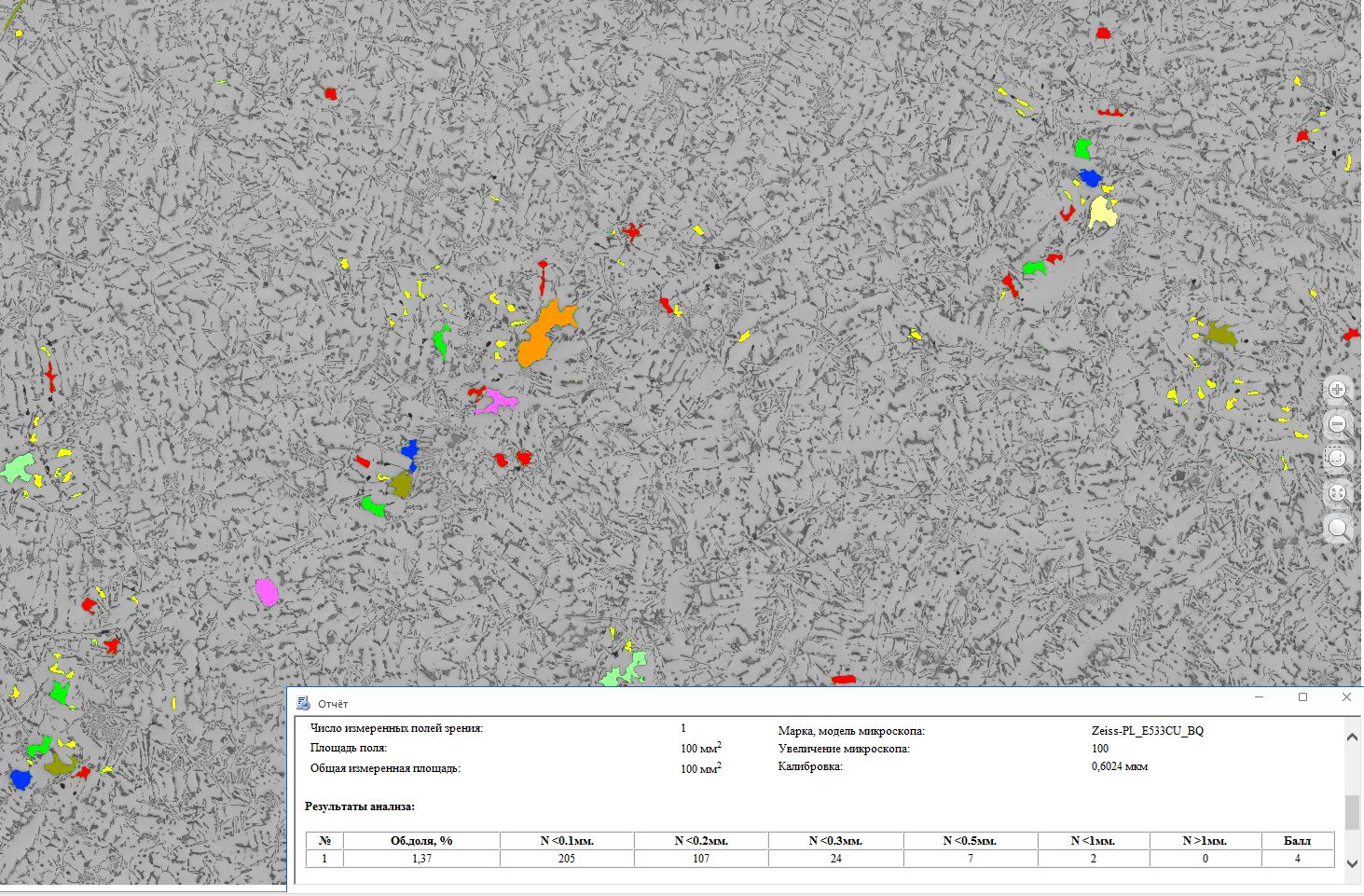

ГАЗОВАЯ ПОРИСТОСТЬ. ГОСТ 1583
В этом модуле выполняется автоматизированная оценка газовой пористости в литейных алюминиевых сплавах в соответствии со шкалой стандарта. В отчете обнаруженные поры распределяются по размерным типам.

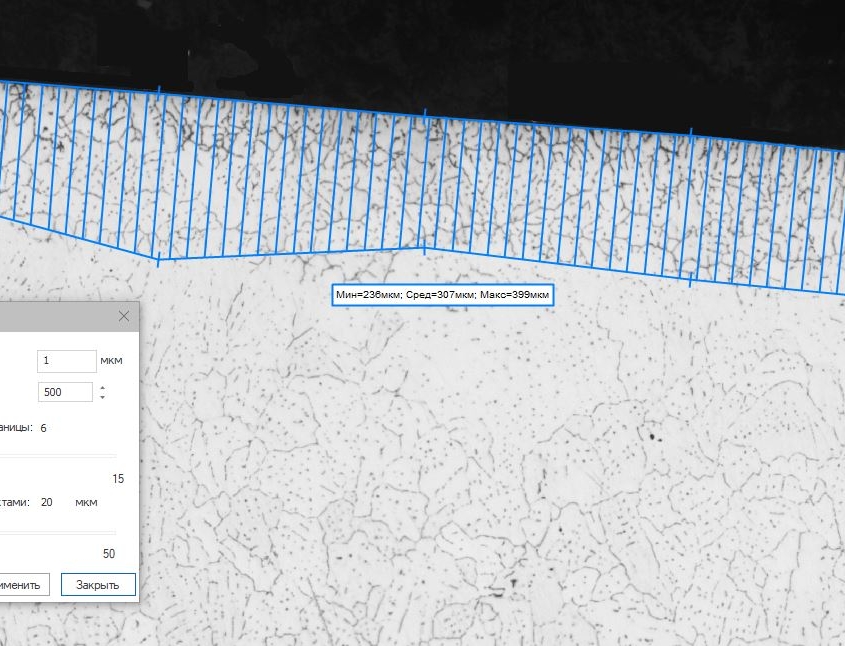

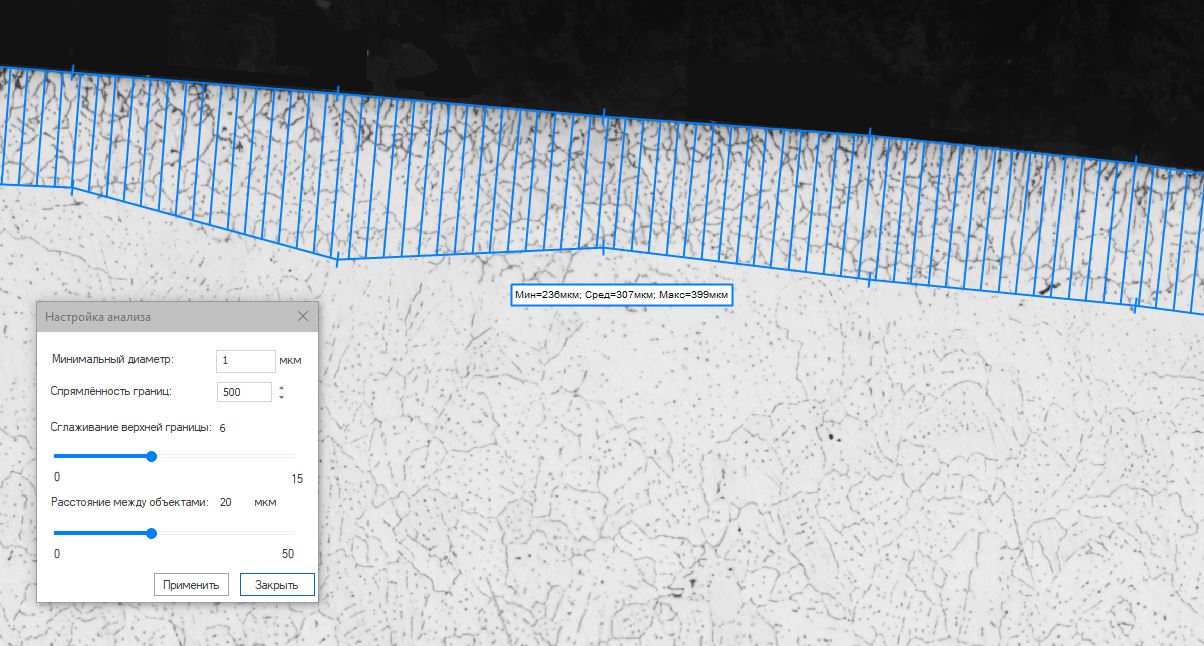

ОПРЕДЕЛЕНИЕ ГЛУБИНЫ ЗОНЫ ОБРАТНОЙ СЕГРЕГАЦИИ
Модуль предназначен для автоматизированной оценки ЗОС с использованием инструмента измерения слоев. В отчет выносятся средняя, минимальная и максимальная толщина ЗОС, а также статистические показатели измерения.

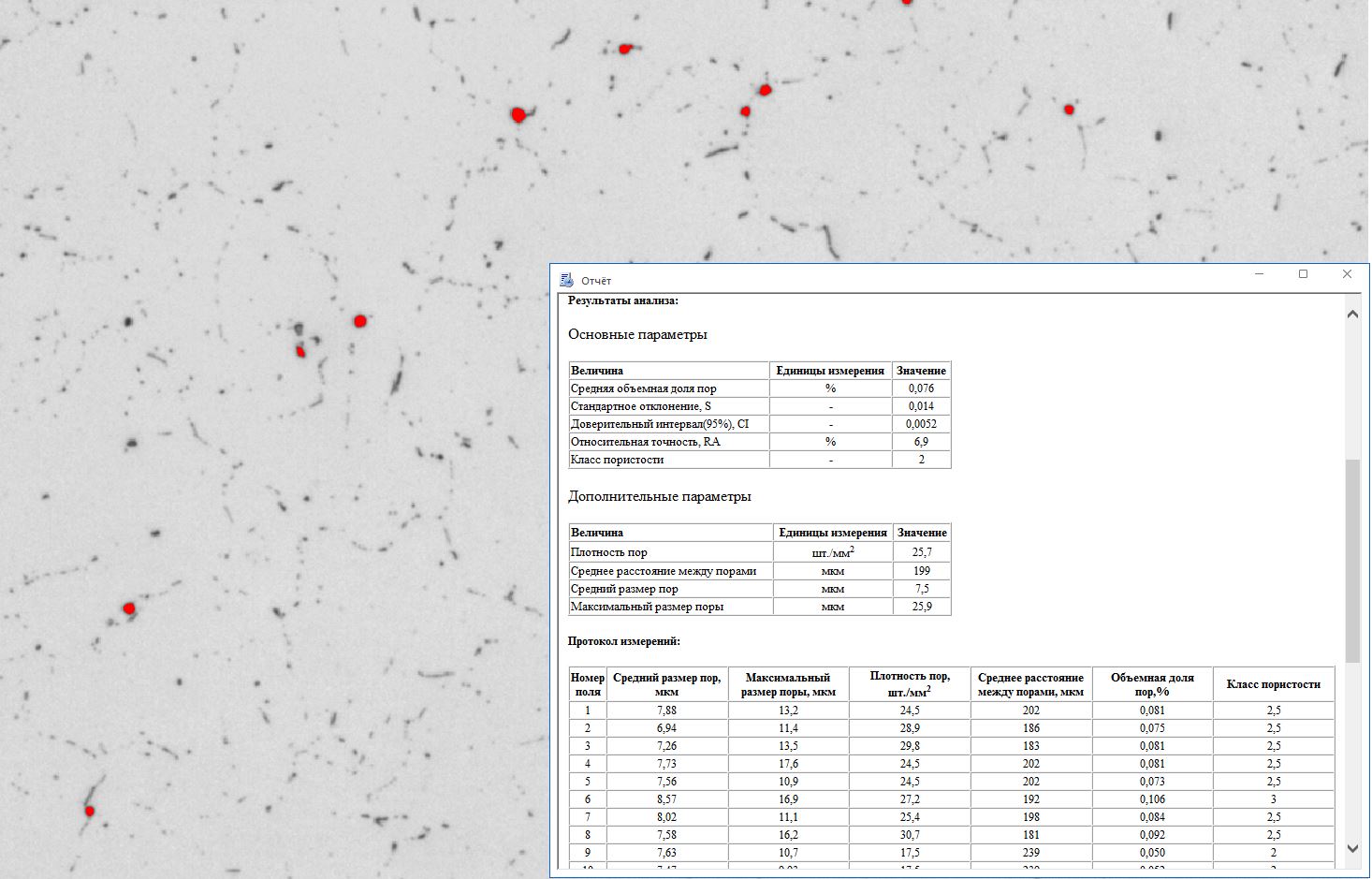

ОПРЕДЕЛЕНИЕ МИКРОПОРИСТОСТИ

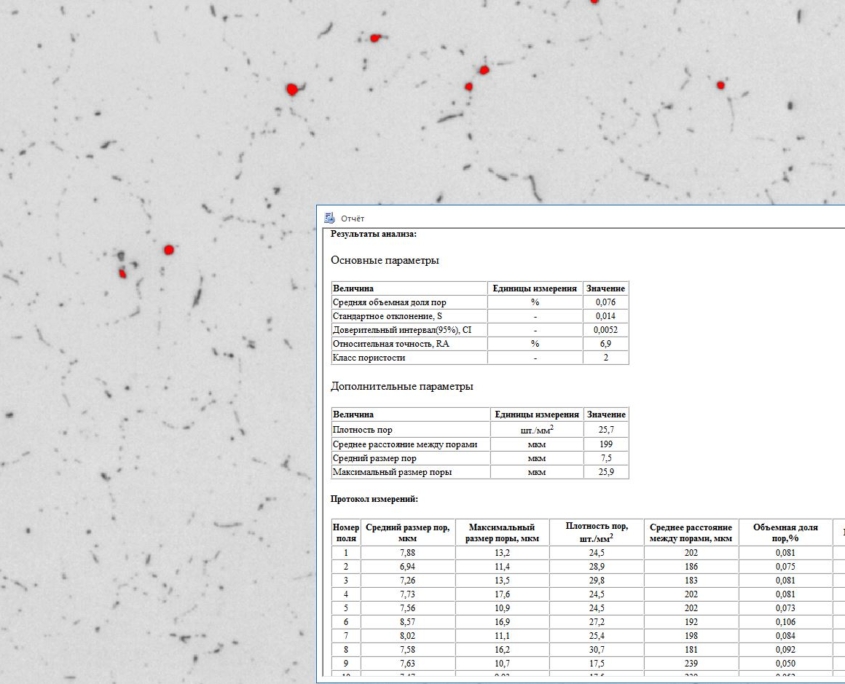

Модули используются для определения объемной доли пор в структуре алюминиевых сплавов с дополнительной оценкой параметров их размера и распределения, а также присвоения класса пористости.

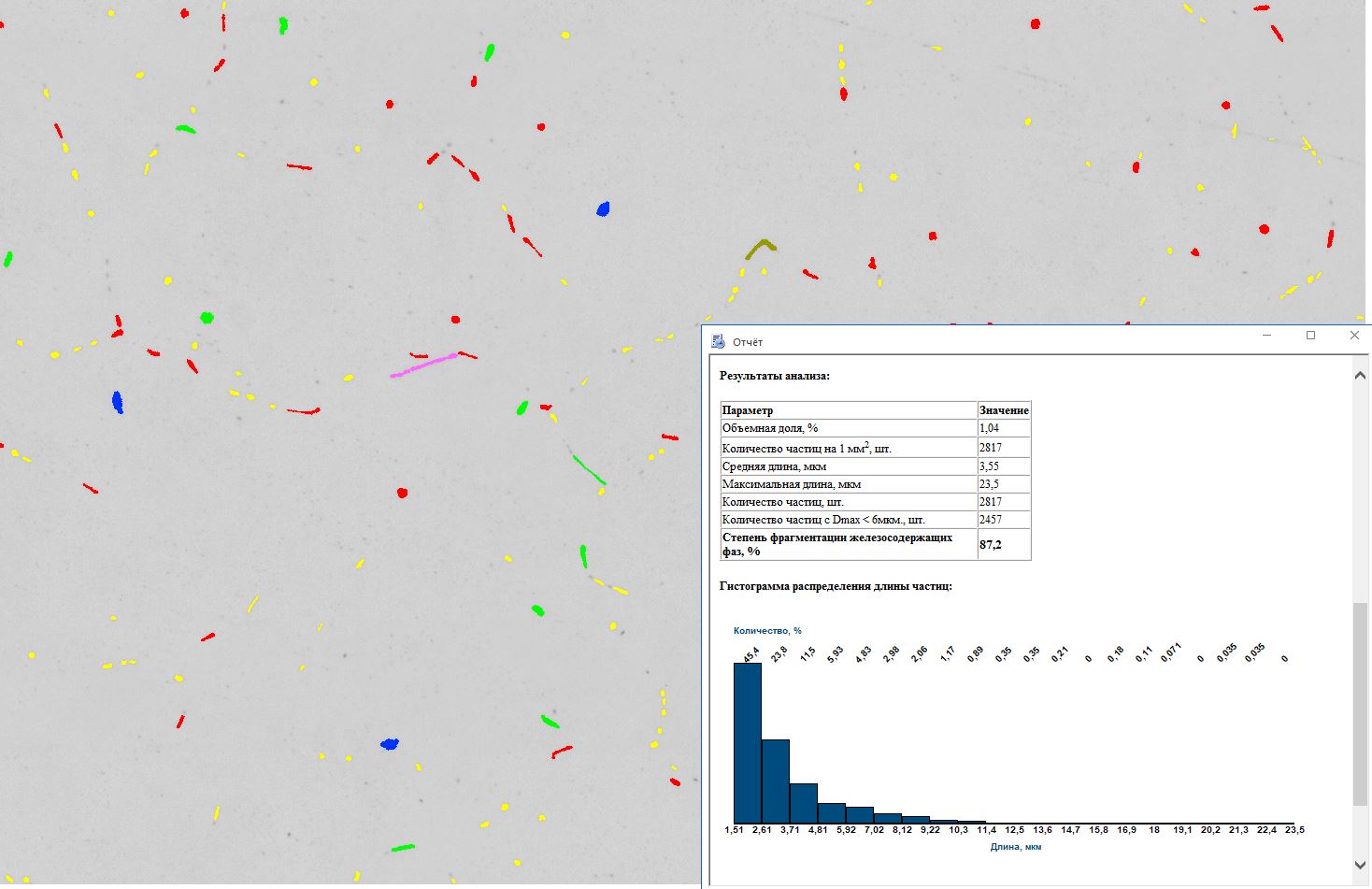

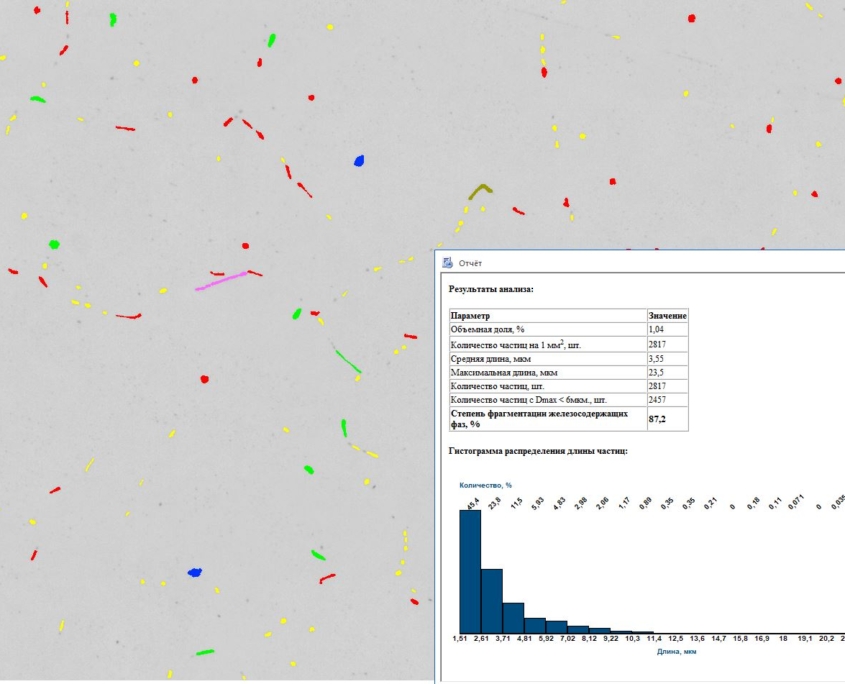

ОЦЕНКА ЖЕЛЕЗОСОДЕРЖАЩИХ ФАЗ
Модули позволяют автоматически оценить степень трансформации железосодержащих фаз в деформируемых алюминиевых сплавах после специального травления, а также степень фрагментации железосодержащих фаз, на образцах как с травлением, так и без него.

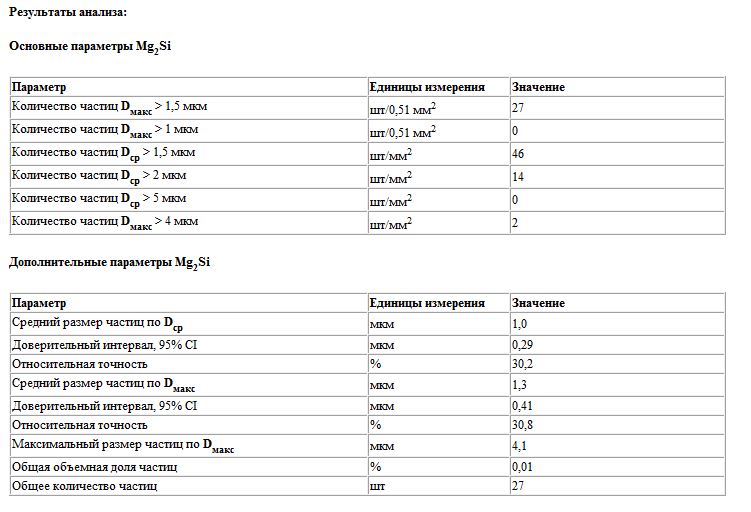

РАЗМЕРЫ ЧАСТИЦ ФАЗЫ Mg₂Si
Модуль предназначен для автоматизированной оценки частиц Mg2Si, различимых в оптический микроскоп. Обнаруженные фазы подразделяются на размерные категории с определением количества частиц в каждой из них. Дополнительно определяются статистические размерные параметры.

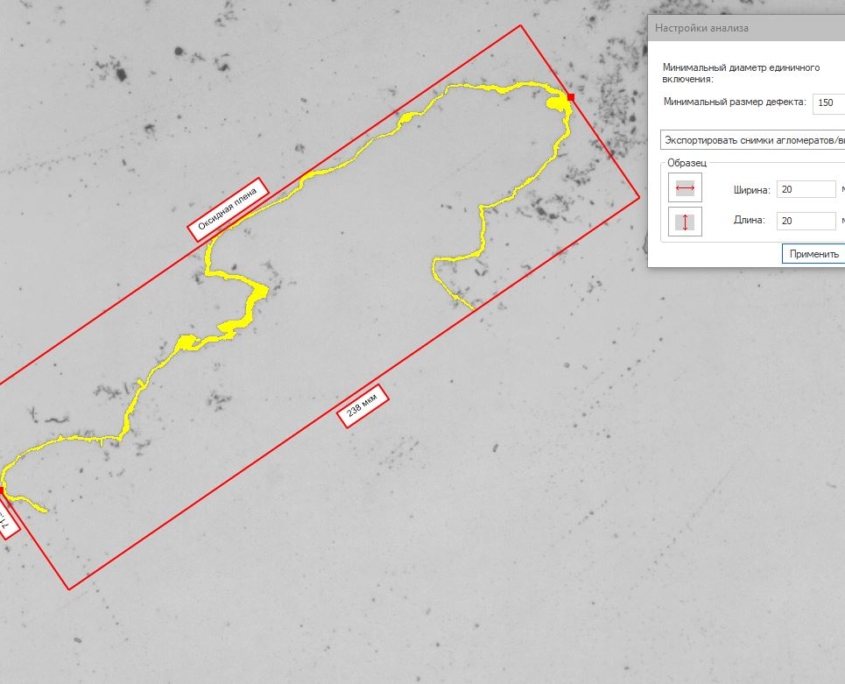

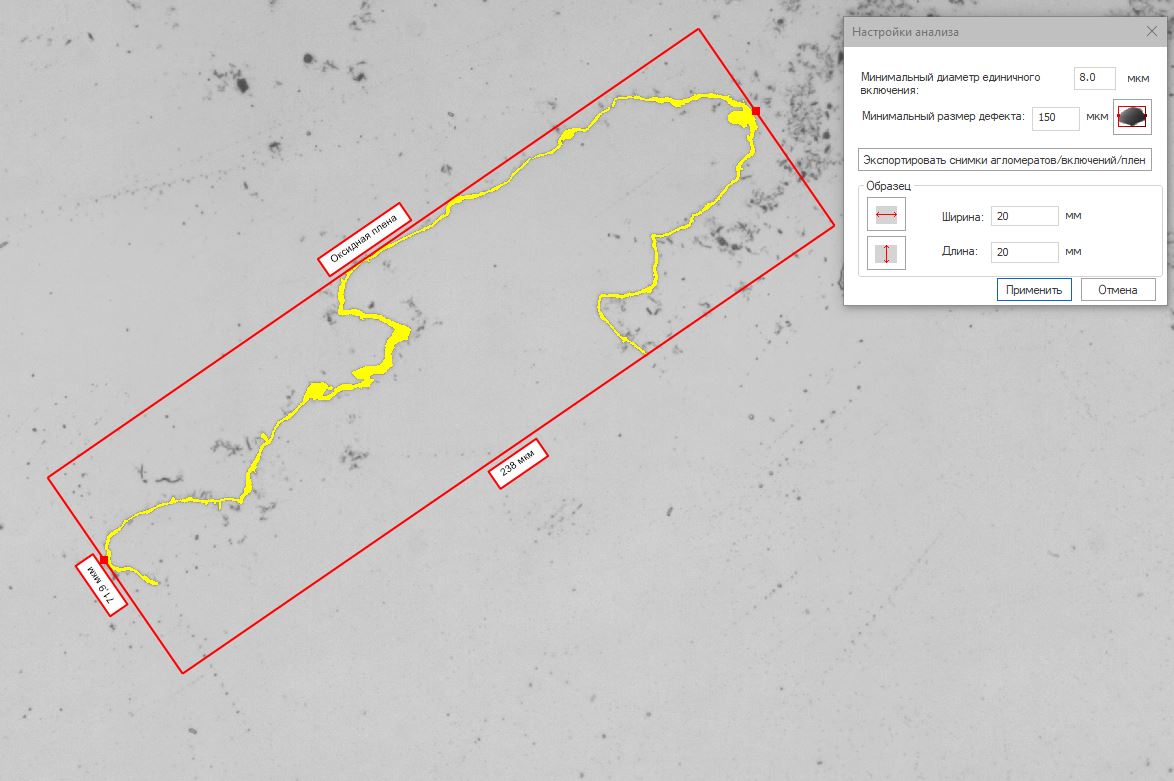

ОЦЕНКА ВКЛЮЧЕНИЙ В ДЕФОРМИРУЕМЫХ АЛЮМИНИЕВЫХ СПЛАВАХ
Алгоритм выделяет все потенциальные включения, размером более указанного, определяет их габаритные размеры. Подтвержденные включения вносятся в отчет вместе с данными об их типах и размерах. Есть возможность автоматически экспортировать в отчет изображения всех включений.

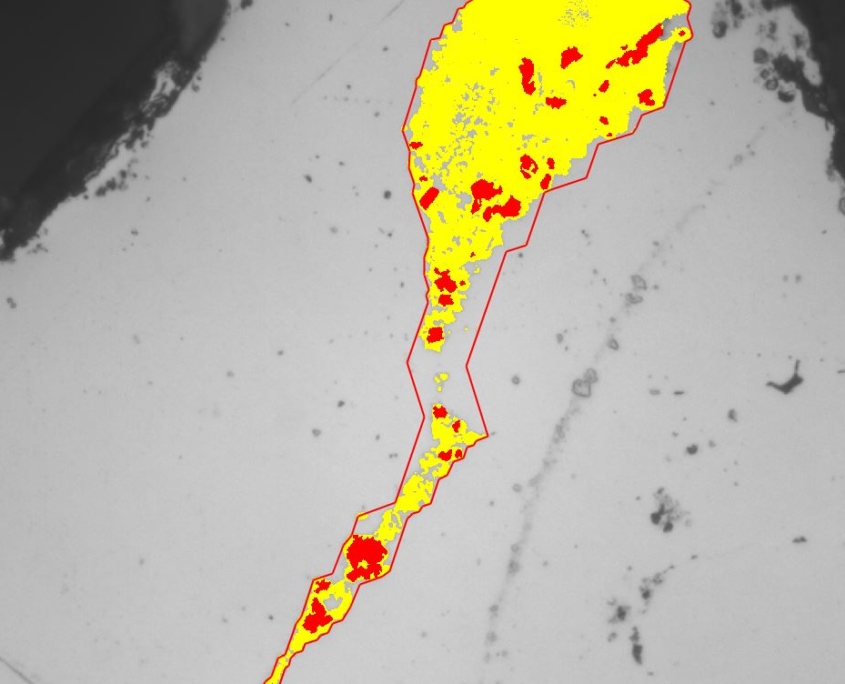

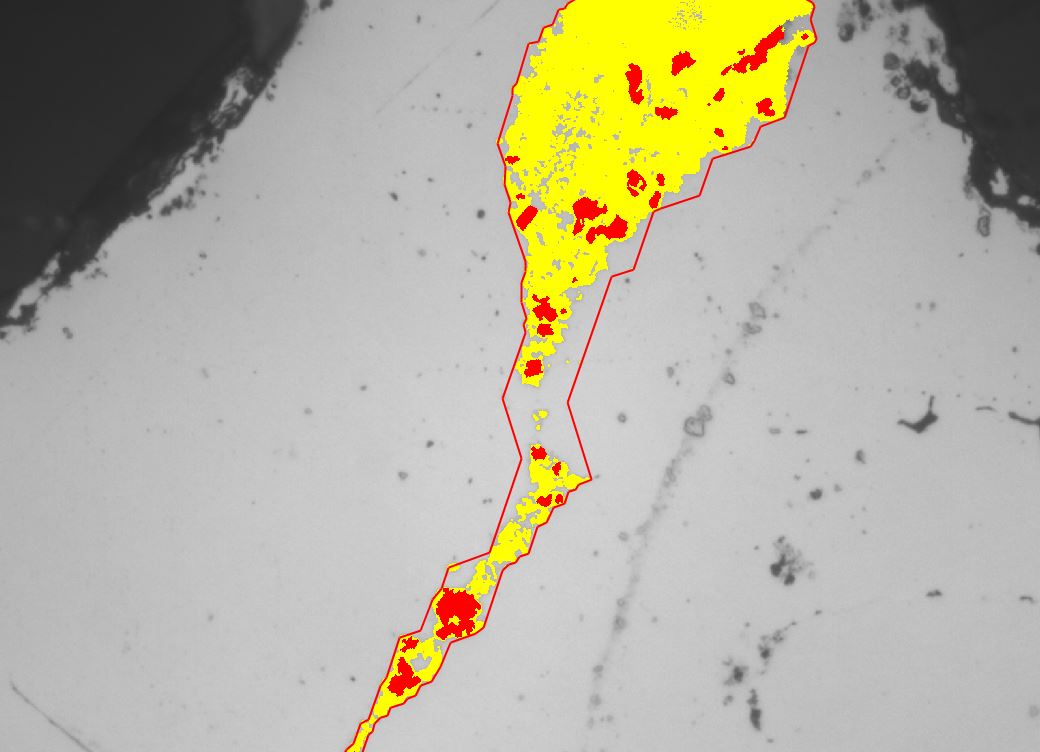

ОЦЕНКА НЕМЕТАЛЛИЧЕСКИХ ВКЛЮЧЕНИЙ ПО МЕТОДИКЕ PODFA
Методика позволяет проводить оценку загрязненности фильтров PoDFA неметаллическими включениями. На изображении определяются кластеры включений для оценки полной загрязненности, а также автоматически на основании цветовой базы данных определяются области, занятые скоплениями включений разных типов.

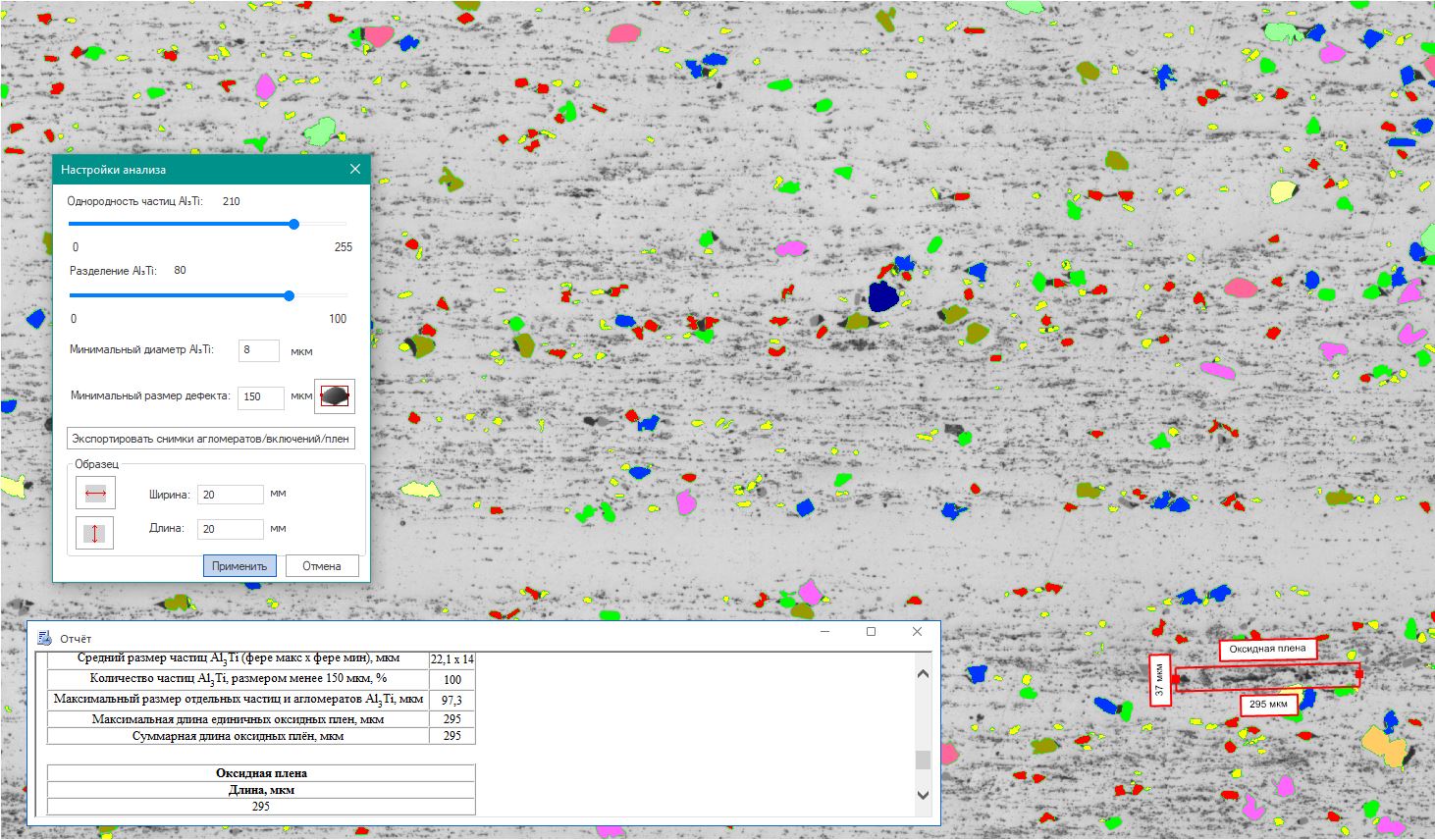

ОЦЕНКА КАЧЕСТВА ЛИГАТУРЫ Al-Ti-B

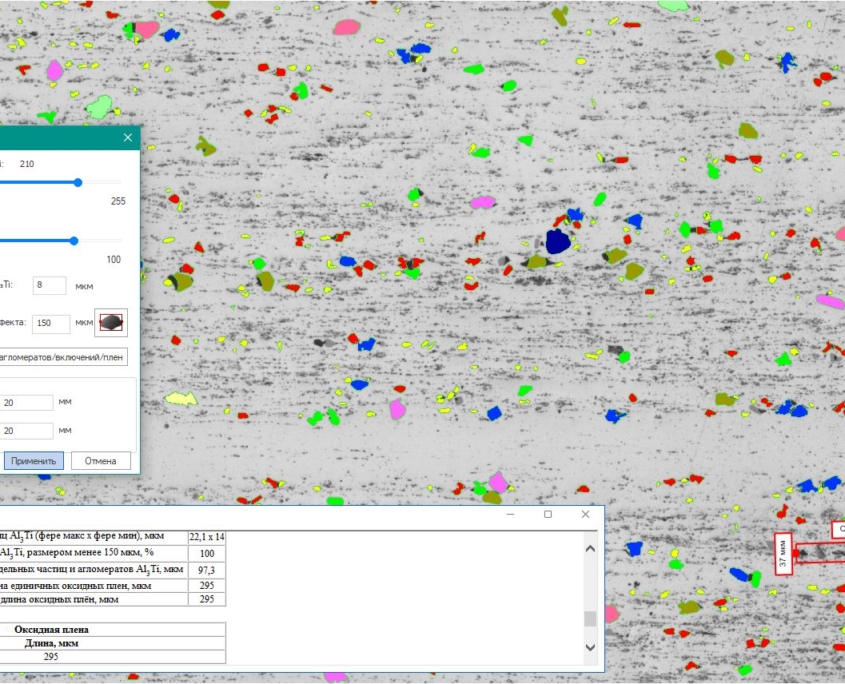

Модули позволяют автоматически оценивать размер и морфологию частиц Al3Ti и TiB2, а также обнаруживать и описывать агломераты, плены и включения с автоматическим формированием отчета по выбранному шаблону.

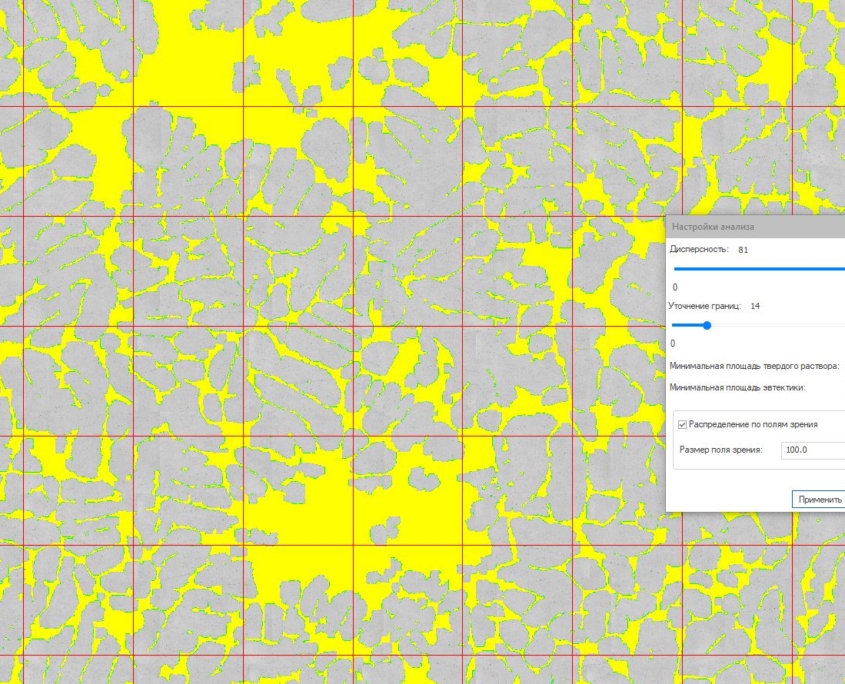

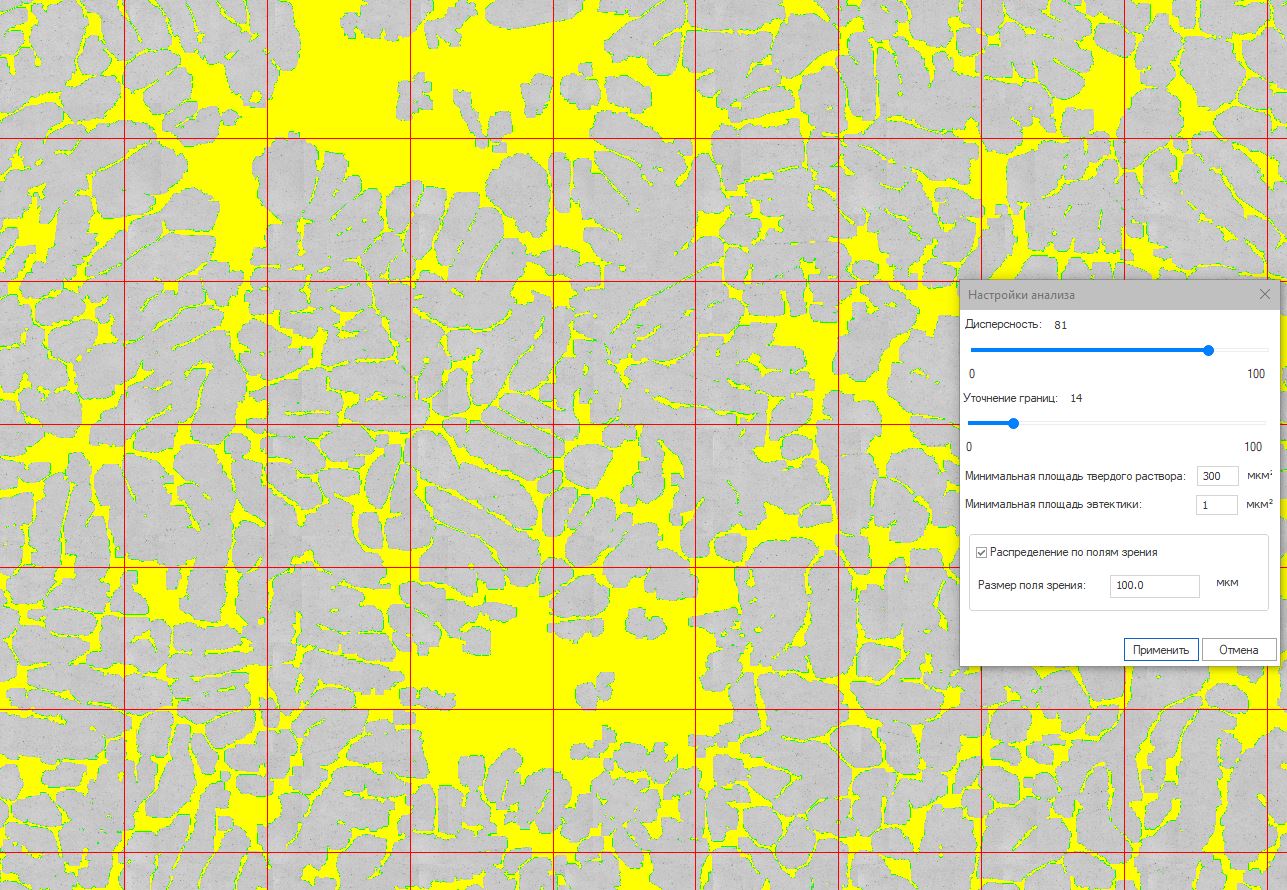

ОЦЕНКА ЭВТЕКТИКИ В СИЛУМИНАХ: ДОЛЯ, ДИСПЕРСНОСТЬ
Модули позволяют с помощью текстурного анализа оценить объемную долю эвтектики в силуминах с возможным разделением изображения на поля зрения и определения статистических показателей равномерности распределения эвтектики, а также оценить дисперсность эвтектических частиц кремния с помощью алгоритма с использованием Евклидовой карты расстояний.
ОЦЕНКА КАЧЕСТВА ДВУХФАЗНЫХ ТИТАНОВЫХ СПЛАВОВ
Этот модуль разработан для оценки двухфазных титановых сплавов, но позволяет анализировать и другие сплавы, например эвтектические. Программа позволяет отделить первичную α-фазу от дисперсной α-β смеси, оценив метрические параметры первичной α-фазы. Тонкие настройки, включающие дисперсность α-β смеси и степень разделения первичной α-фазы, позволяют распознать двухфазные структуры, имеющие практически любую морфологию и дисперсность.

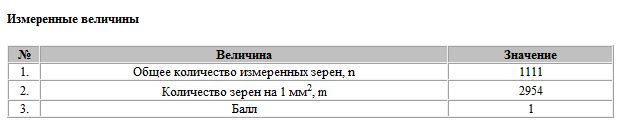

ОЦЕНКА РАЗМЕРА ЗЕРНА В ТИТАНОВЫХ СПЛАВАХ. ГОСТ 26492
Методика позволяет проводить оценку размера зерна как в автоматическом режиме, в том числе в двухфазных сплавах, так и в ручном, используя методы секущих.

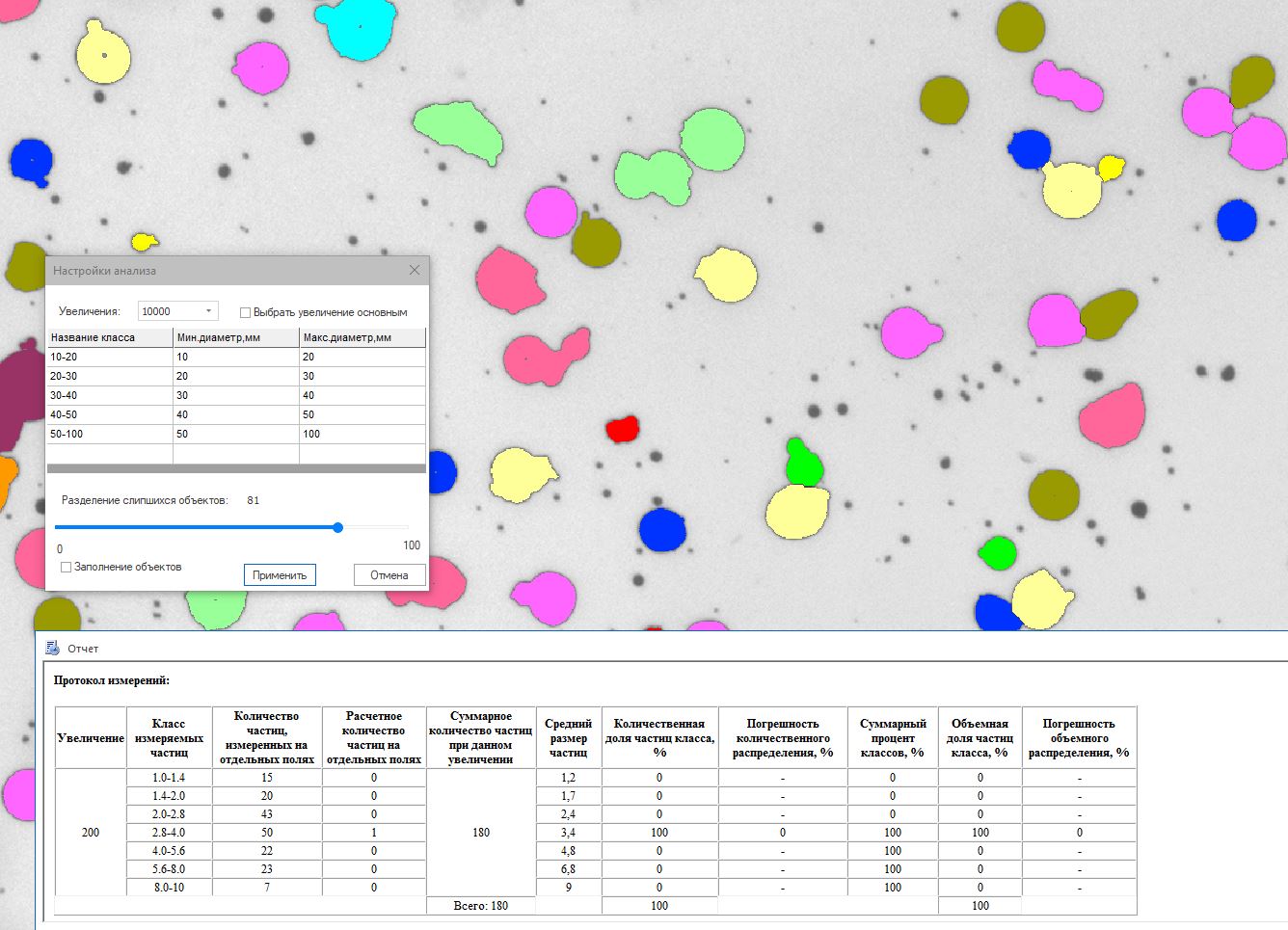

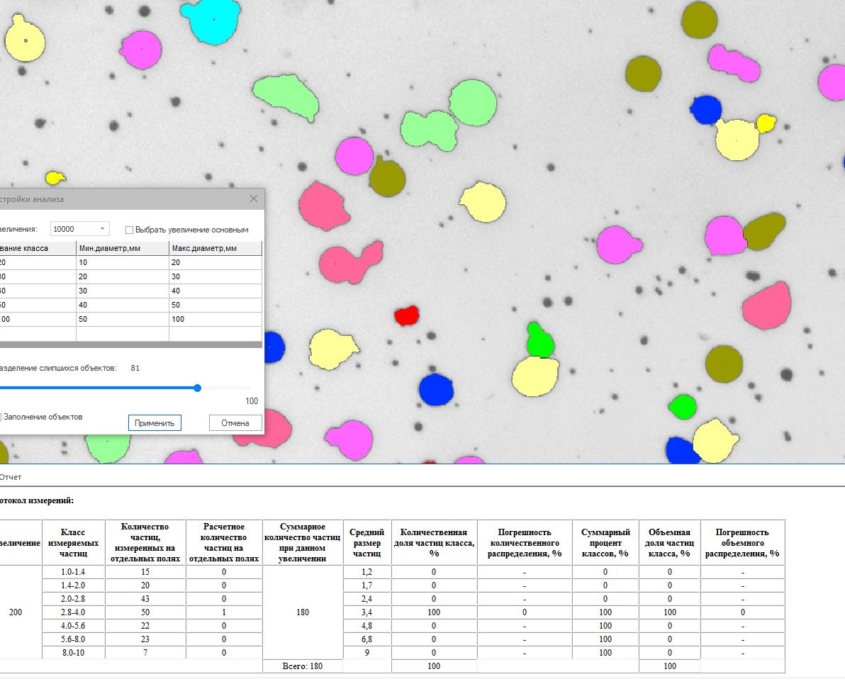

МИКРОСКОПИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ РАЗМЕРОВ ЧАСТИЦ. ГОСТ 23402
Алгоритм разбивает все обнаруженные частицы материала на классы, а также определяет количество, долю и объемный процент каждого класса.

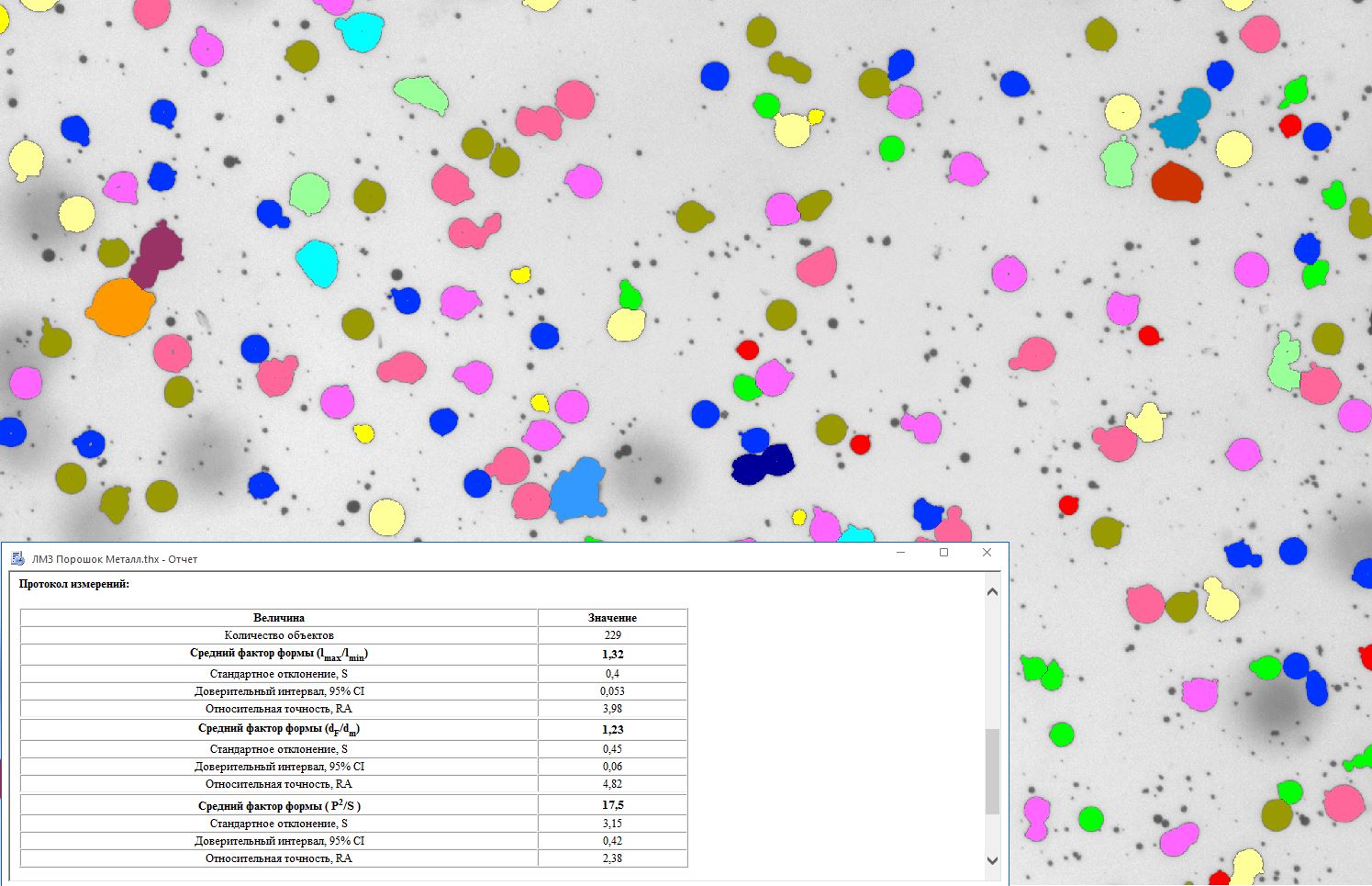

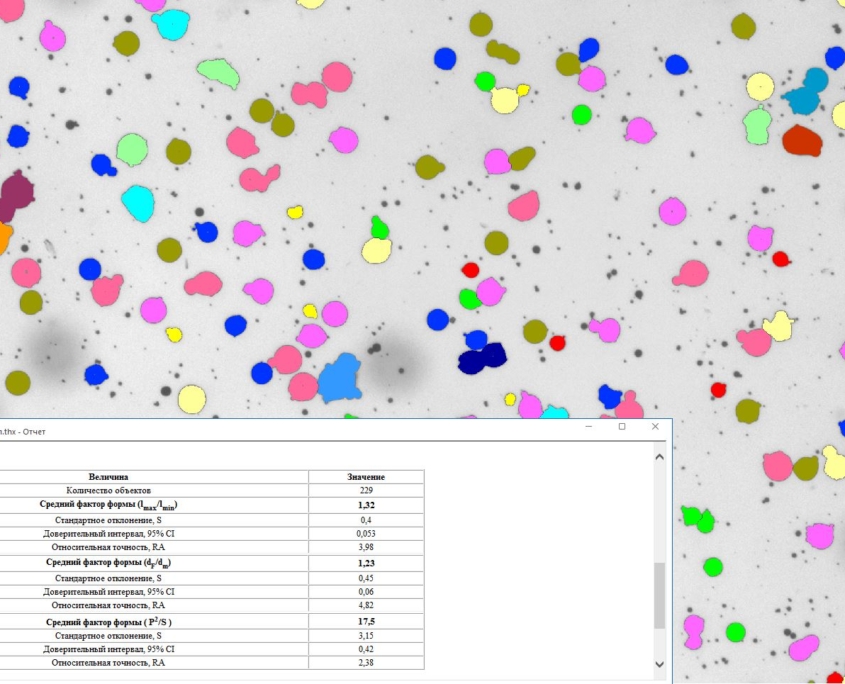

МЕТОД ОПРЕДЕЛЕНИЯ ФОРМЫ ЧАСТИЦ. ГОСТ 25849
Методика позволяет оценить средние факторы формы частиц, а также статистические показатели их распределения.
ОЦЕНКА МЕТАЛЛУРГИЧЕСКОГО КАЧЕСТВА ЖАРОПРОЧНЫХ СПЛАВОВ, РТМ 08.050
В этих модулях автоматизирована методика английской фирмы Willan Metals, которая предусматривает изучение образца площадью 20 мм2 при увеличении x200 с оценкой загрязненности металла рейтинговым баллом, рассчитанным с учетом количества и размера обнаруженных на образце оксидных плен, нитридных скоплений и шлаковых глобул. Здесь же определяется пористость в контрольном сечении отливки. Для правильного распознавания дефектов и адекватной оценки их размеров используются такие настройки, как дефрагментация оксидных плен или кластеризация шлаковых глобул и нитридных кластеров. Если дефект не помещается на одном поле зрения, то исследуют панорамные изображения. По результатам измерений формируется отчет, на основании которого производится входной контроль паспортной шихтовой заготовки для получения турбинных лопаток.
ОПРЕДЕЛЕНИЕ ФЕРРИТНОЙ ФАЗЫ В ПРУТКАХ АУСТЕНИТНЫХ СТАЛЕЙ. ГОСТ11878

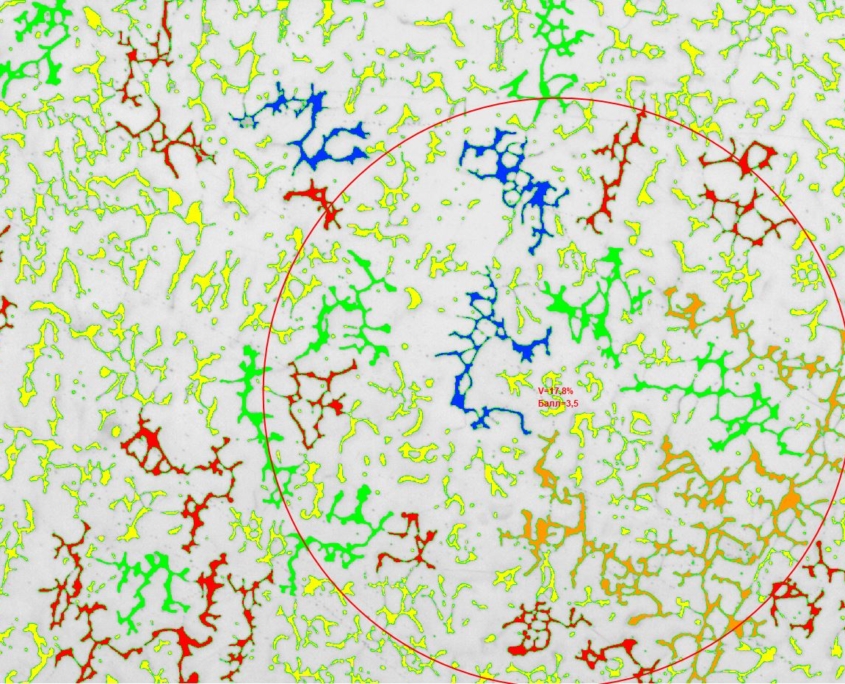

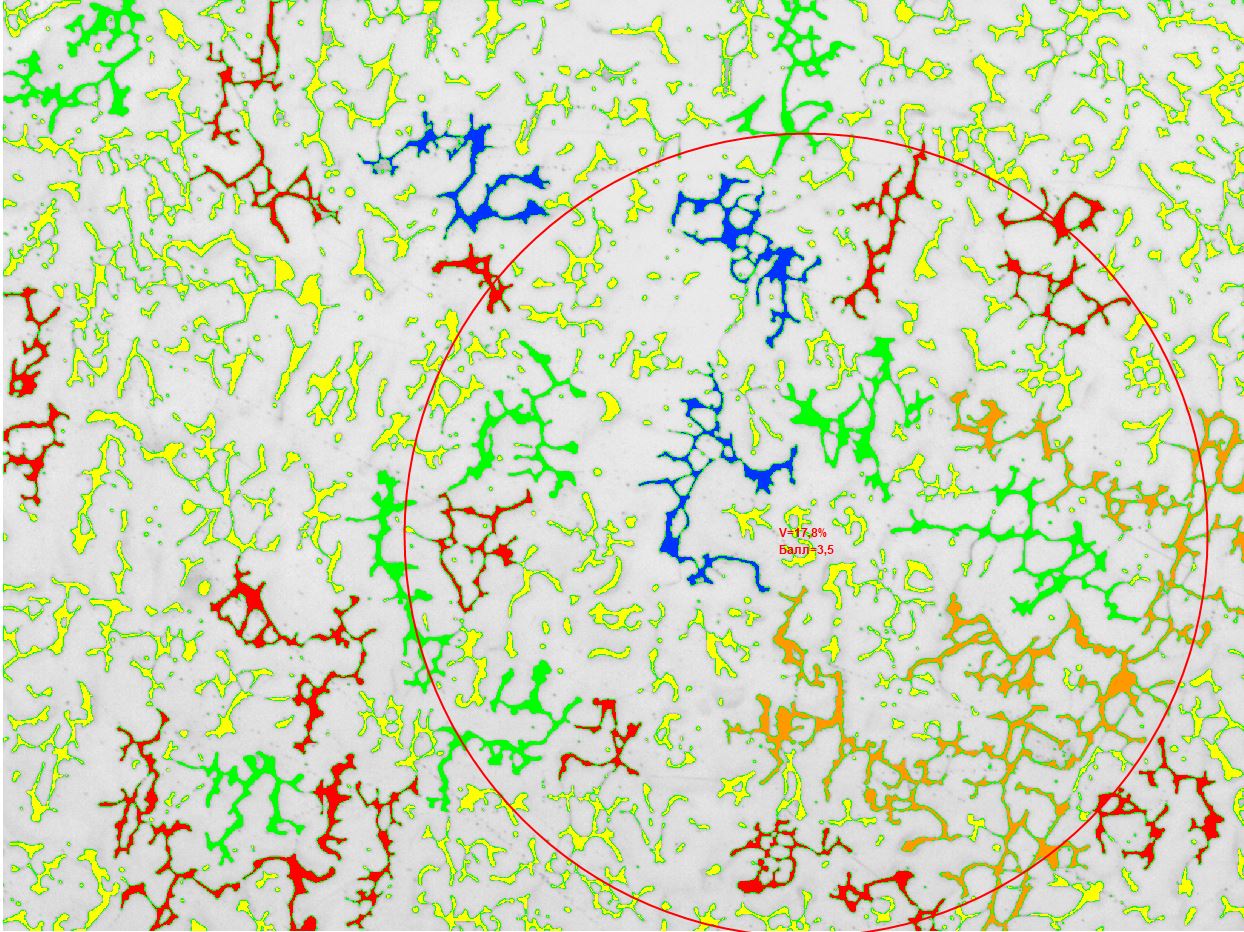

Модуль позволяет определить феррит на изображении, в том числе в случае использования методик травления, при которых цвет внутри областей феррита и аутенита не различается. В отчет выводятся данные по полю с максимальной объемной долей и баллом феррита.

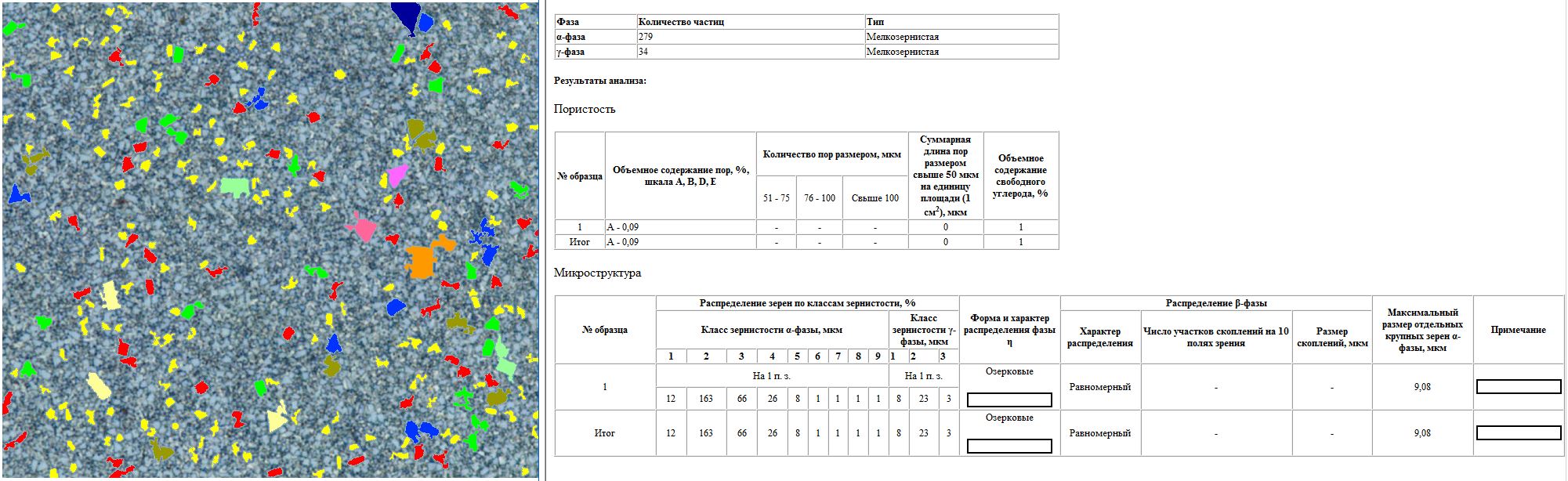

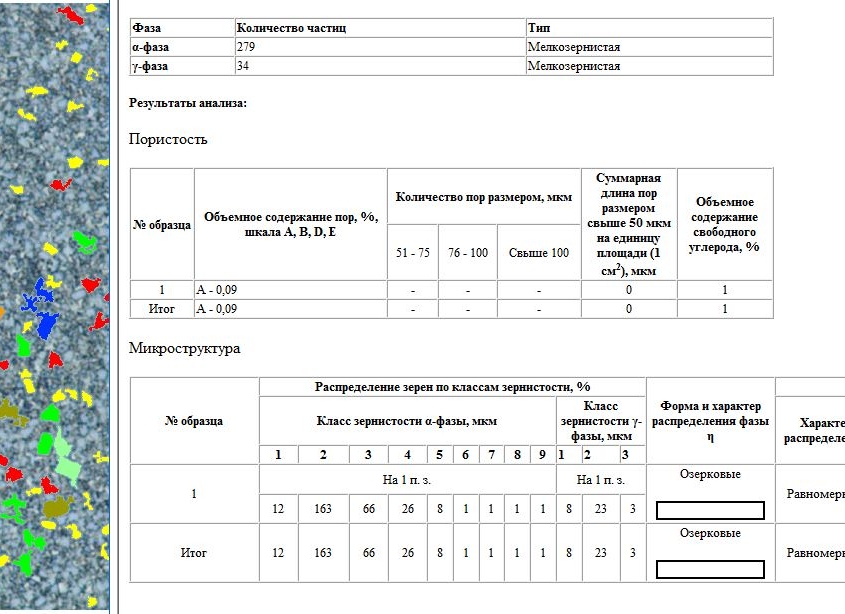

МЕТОДЫ ОПРЕДЕЛЕНИЯ ПОРИСТОСТИ И МИКРОСТРУКТУРЫ ТВЕРДЫХ СПЕЧЕННЫХ СПЛАВОВ. ГОСТ 9391
Модуль позволяет оценить α-, β-, γ- и η-фазы, свободный углерод и пористость в соответствии со всеми требованиями стандарта. В отчет помимо автоматически заполняемых параметров добавлены поля с произвольным заполнением для описательных данных.

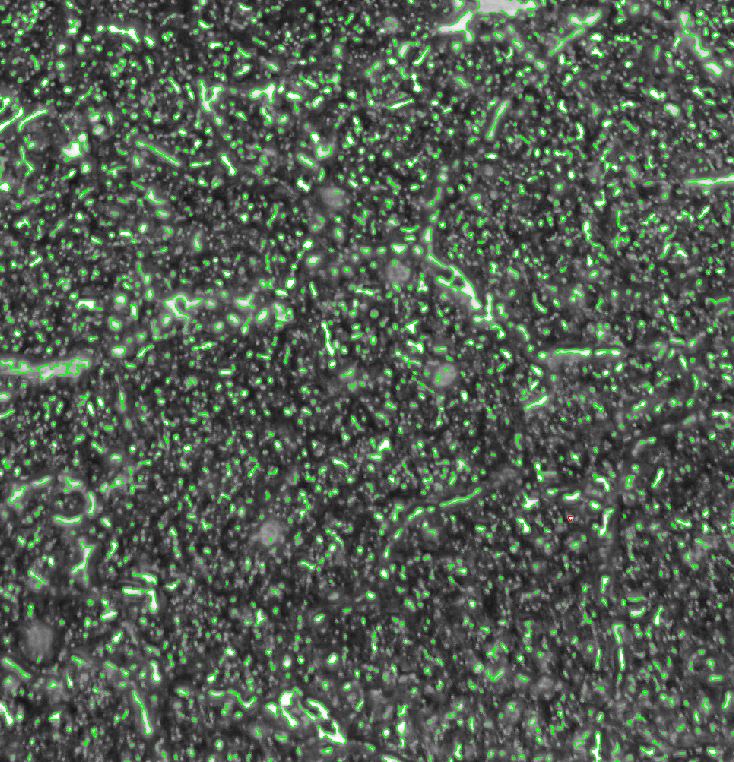

ПРУТКИ И ПОЛОСЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ. ГОСТ 19265

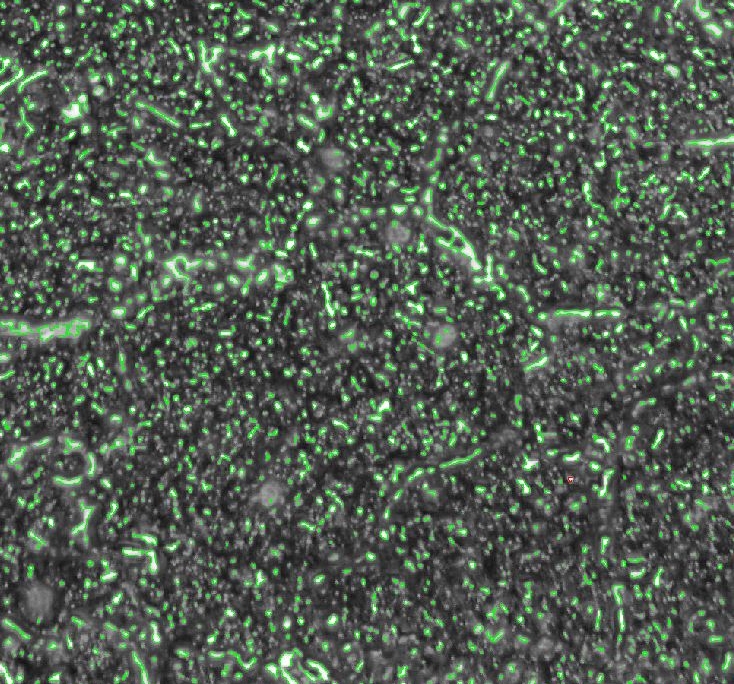

Алгоритм автоматически определяет преобладающий на изображении балл карбидной неоднородности. Поддерживаются обе шкалы ГОСТ.
Этот модуль используется для автоматизации процедуры измерения микро- и макро- твердости по методам Виккерса, Кнупа или Бриннеля. Распознавание отпечатков индентора на панораме производится автоматически с возможностью коррекции результата распознавания вручную с помощью специального измерительного инструмента. Отпечатки можно объединять в группы с построением соответствующих кривых изменения твердости вдоль группы отпечатков на фоне панорамного изображения исследуемой микроструктуры.
Определение глубины слоя реализовано в накопительном режиме «от поля к полю» или «от панорамы к панораме» в ручном или автоматическом режиме. Методику можно применять для оценки как слоев с четкой границей, так и для более сложных случаев, например, обезуглероживания. В последнем случае, в автоматическом режиме распознаются кромки образца и границы зоны обезуглероживания. Инструментами тонкой настройки можно задавать требуемое соотношение «феррит-перлит», по которому будет найдена граница обезуглероживания, а также спрямлять форму этой границы, отражающей неравномерность распределения перлита вдоль границы. Рассчитываются соответствующие средние значения и статистика измерений. Имеется возможность измерения многослойных структур.

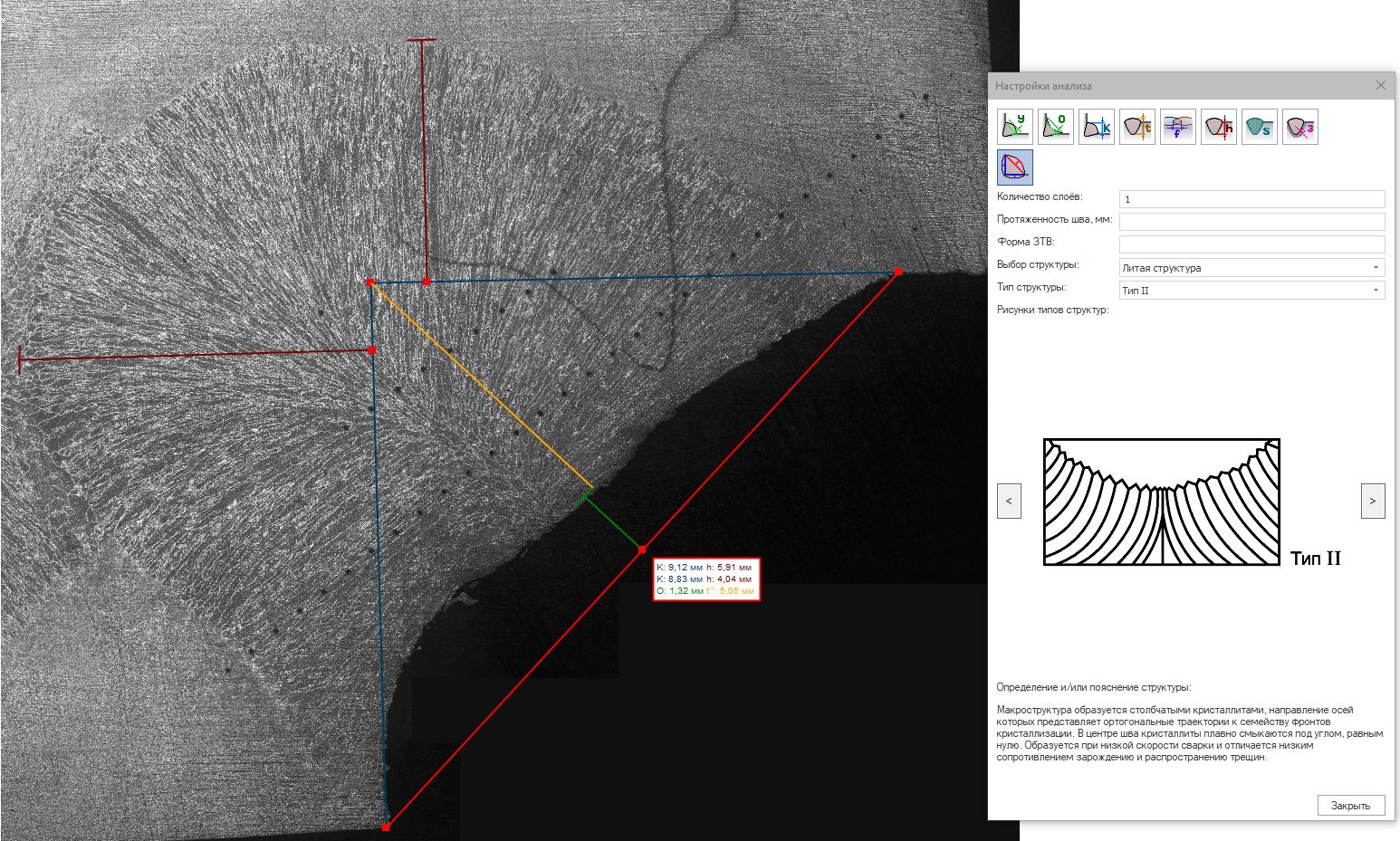

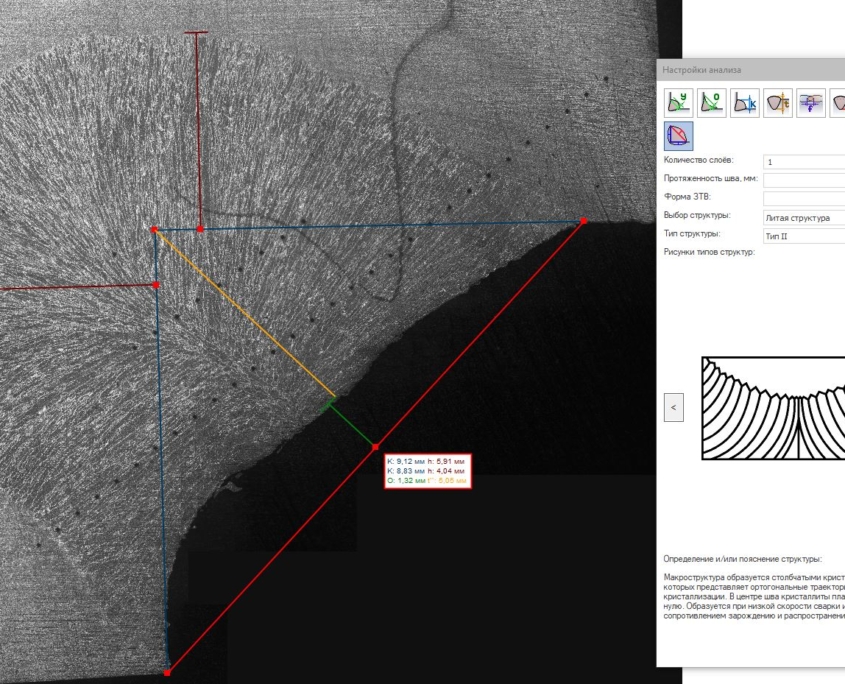

МЕТОДЫ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ, МАКРОСТРУКТУРЫ И МИКРОСТРУКТУРЫ. ГОСТ 57180
Модуль включает удобные инструменты для оценки геометрических параметров сварных соединений в соответствии со стандартом, в том числе комбинированный инструмент для угловых соединений. Встроенный набор шкал позволяет быстро определить и внести в отчет тип структуры шва, а также, если требуется, информацию по излому или дефекту.

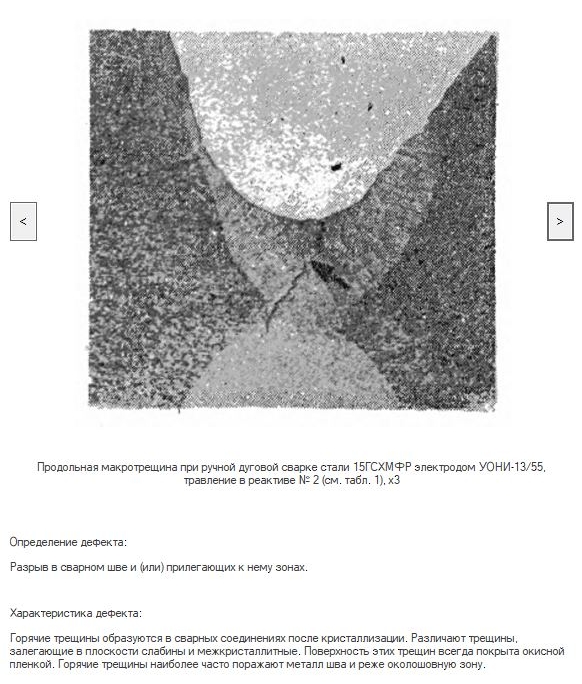

РД 24.200.40

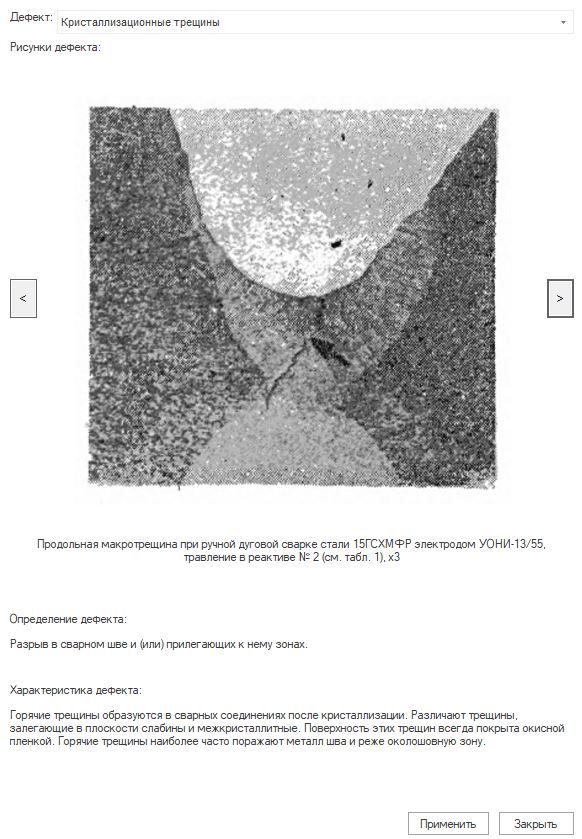

В модуль встроен набор эталонных изображений для всех дефектов, используемых в методике. В отчет выносится изображение дефекта, а также информация из выбранного эталона.
ИПГ, МЕНАЖЕ, ШАРПИ
Методами текстурного анализа распознаются области вязкой и хрупкой составляющих в изломах образцов после испытаний на ударную вязкость или падающим грузом (ИПГ). Исследуются предварительно созданные панорамные изображения, улучшенные с помощью алгоритма расширенного фокуса.

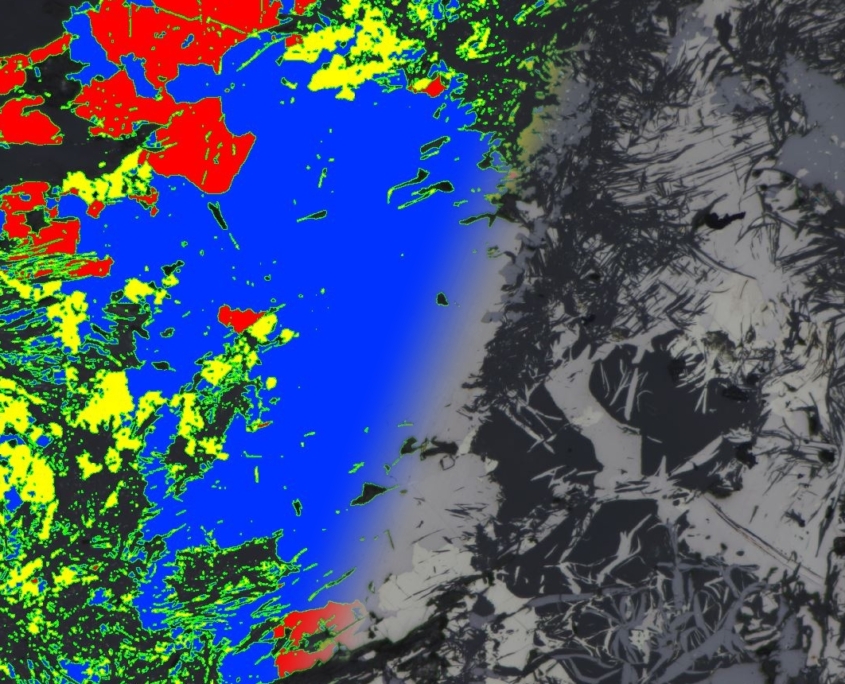

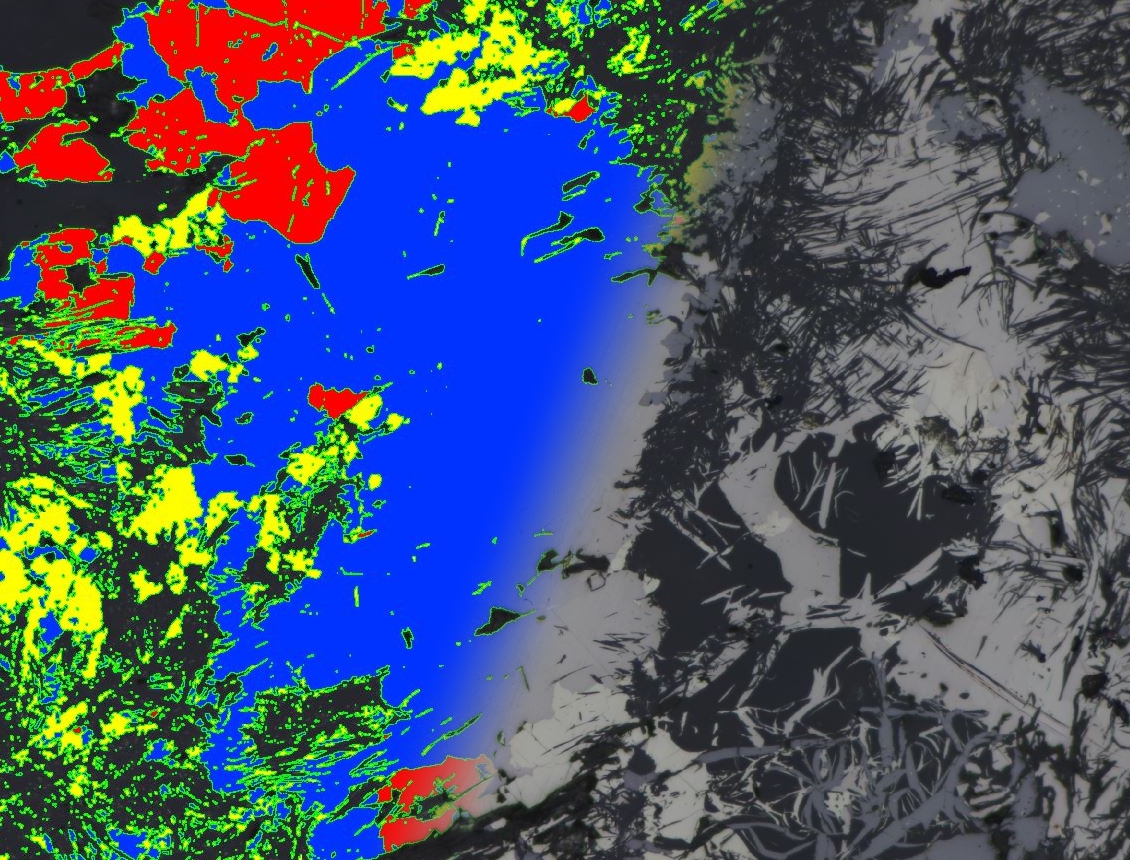

АНАЛИЗ МИНЕРАЛОВ, МИНЕРАЛЫ AI
В модулях осуществляется автоматическое разделение зерен минералов, а также классификация минералов в зернах на основании указанной базы данных.

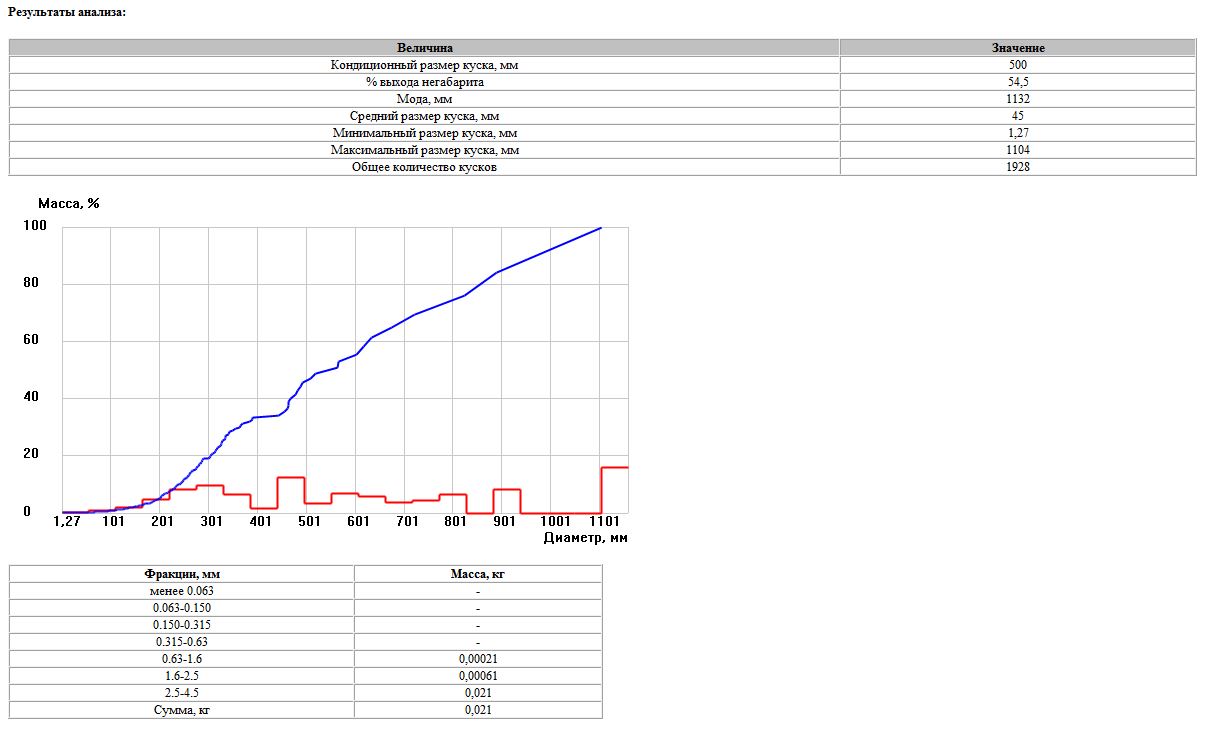

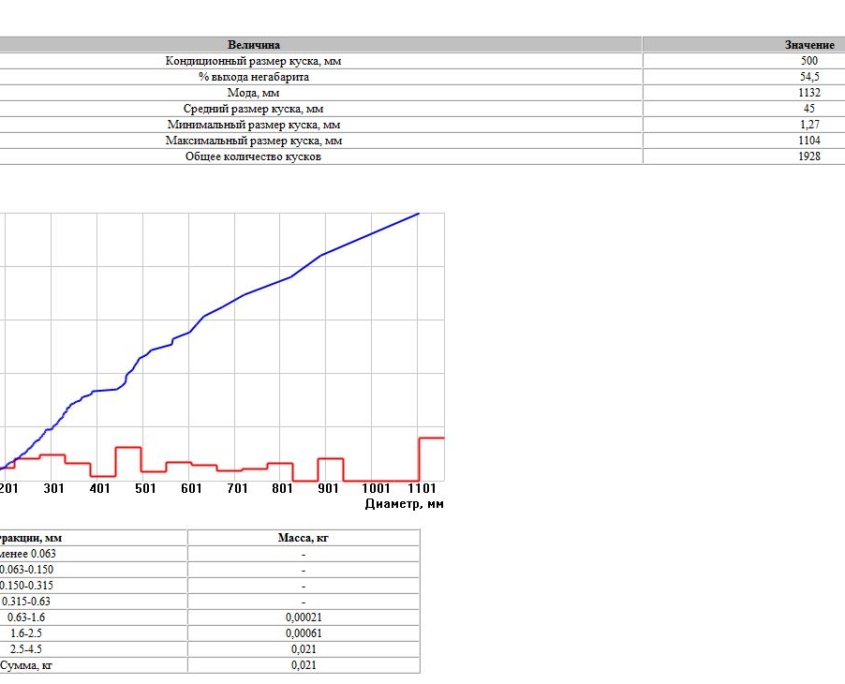

ГРАНУЛОМЕТРИЧЕСКИЙ СОСТАВ ГОРНОЙ МАССЫ
В данном модуле автоматически определяется распределение кусков горной массы по размерам, строится гистограмма распределения масс по диаметрам кусков.

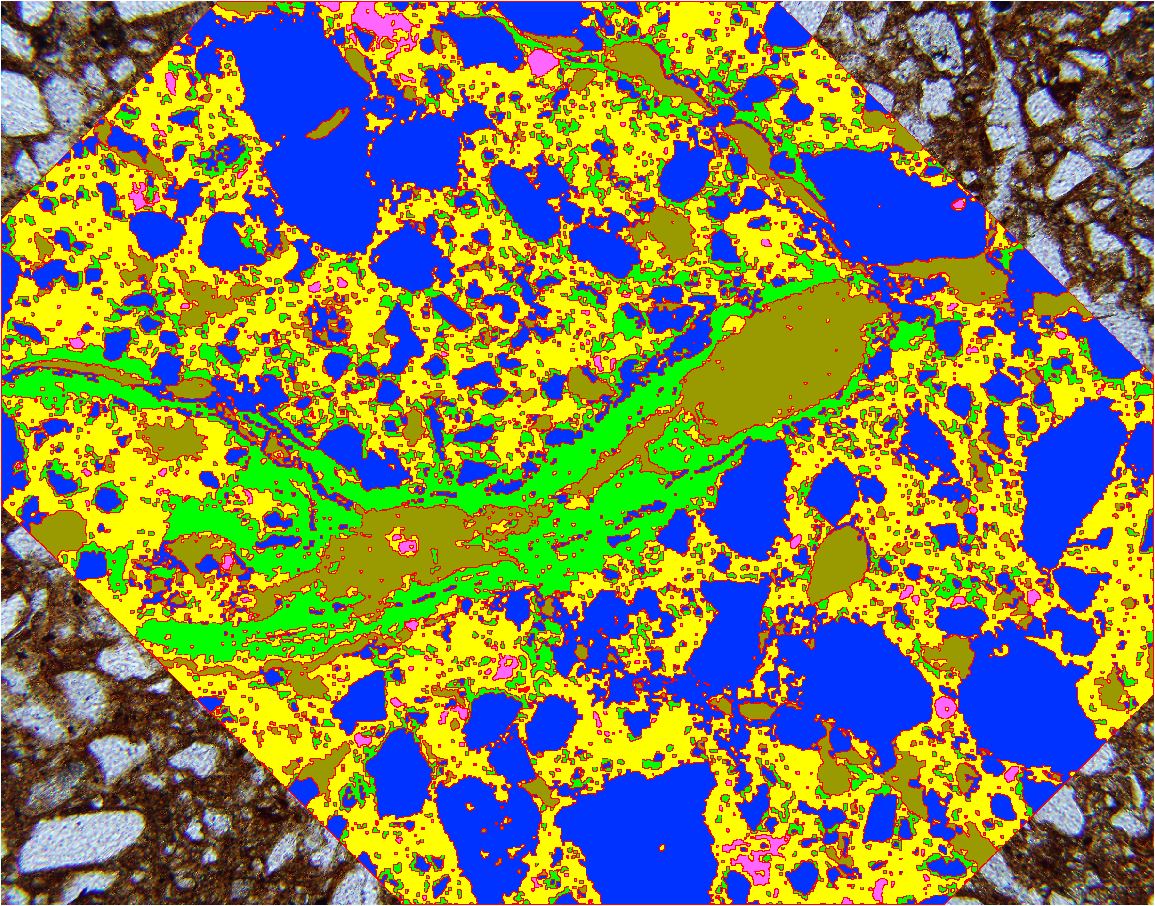

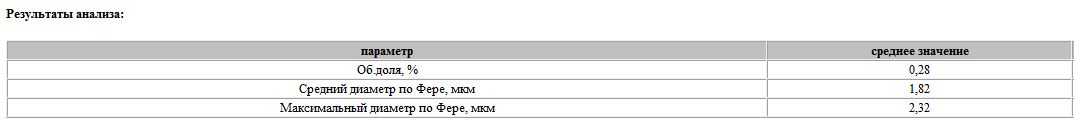

ПОРИСТОСТЬ

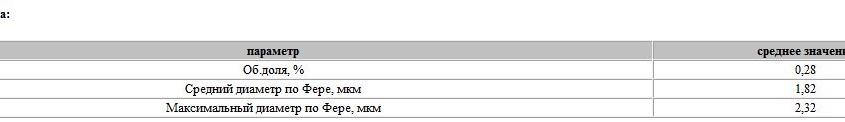

Модуль позволяет автоматически оценить объемную долю и размеры пор в минералах.

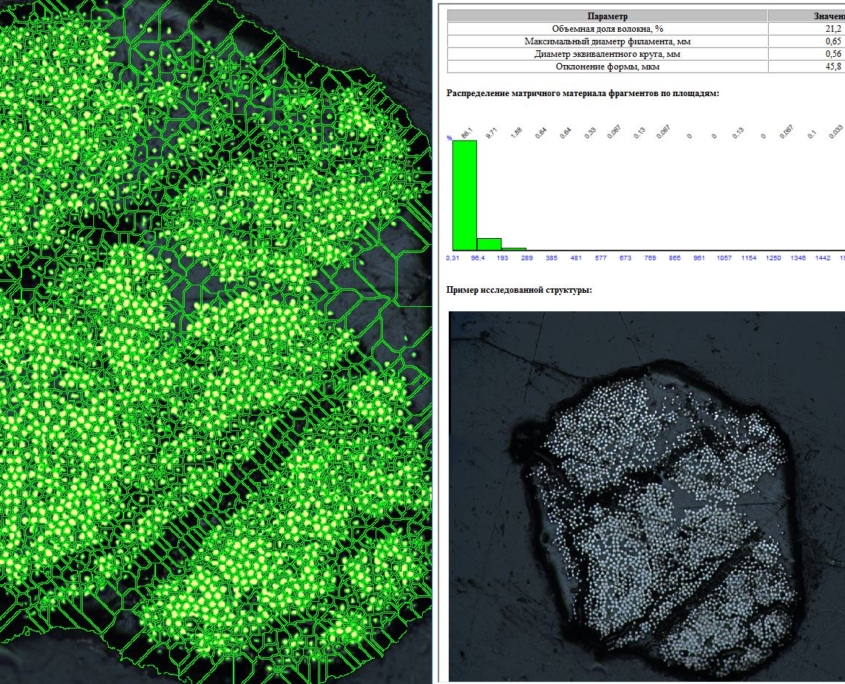

ОПРЕДЕЛЕНИЕ ДОЛИ ВОЛОКОН. ГОСТ Р 57858-2017
В данном модуле осуществляется автоматическое определение доли волокон и параметров филамента, а также построение гистограммы распределения матричного материала после скелетизации изображения по алгоритму, приведенному в стандарте.

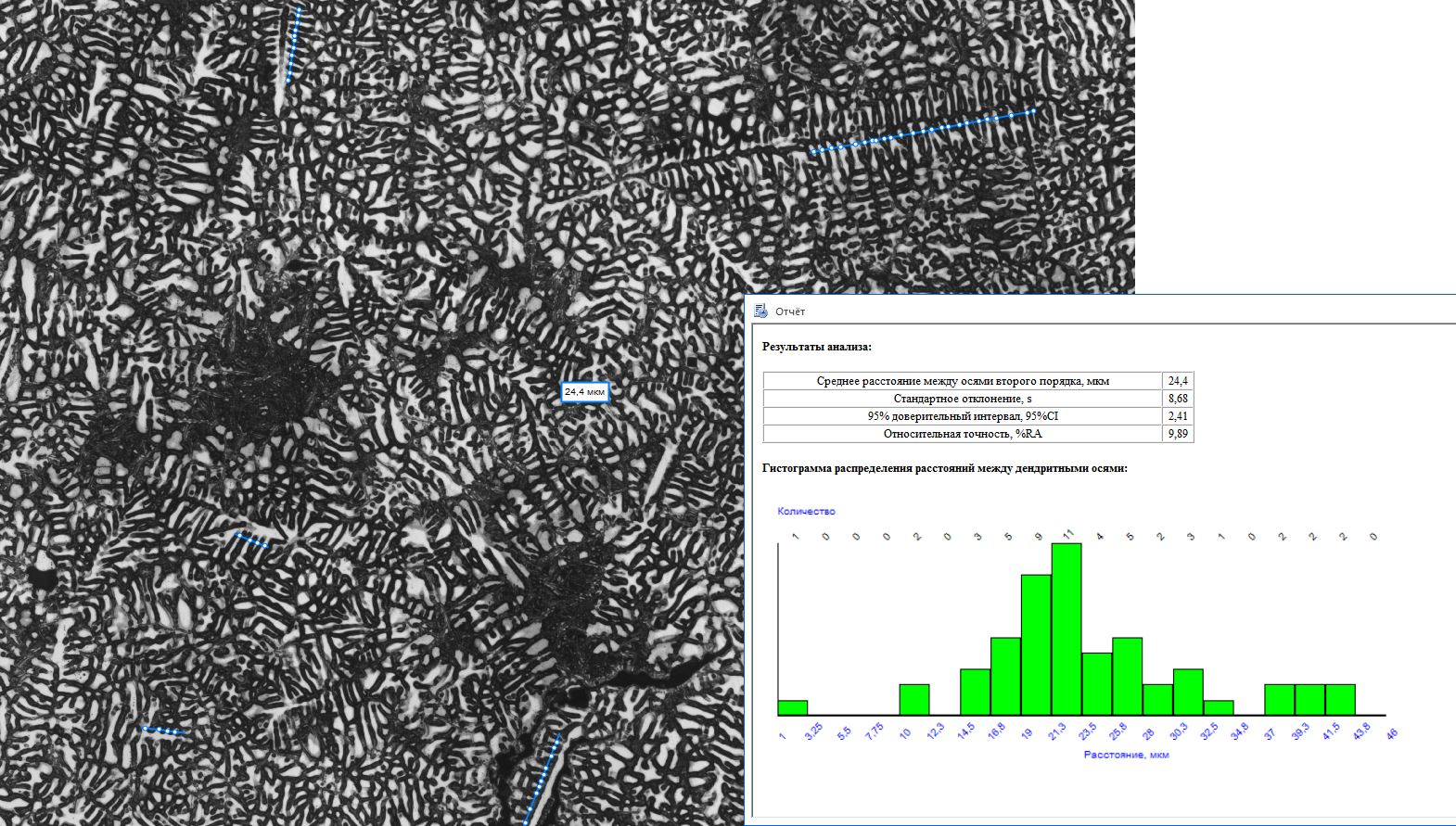

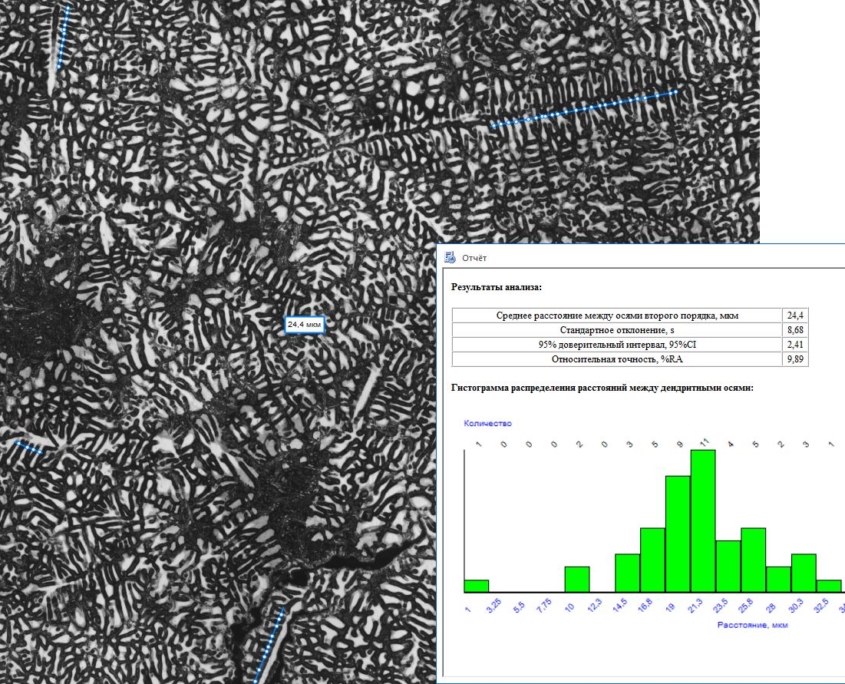

АНАЛИЗ ДЕНДРИТНОЙ СТРУКТУРЫ
Алгоритм автоматически расставляет точки пересечения заданных оператором секущих с осями дендритов. В отчете выводятся среднее расстояние между осями, статистические показатели оценки и гистограмма распределения межосных расстояний.

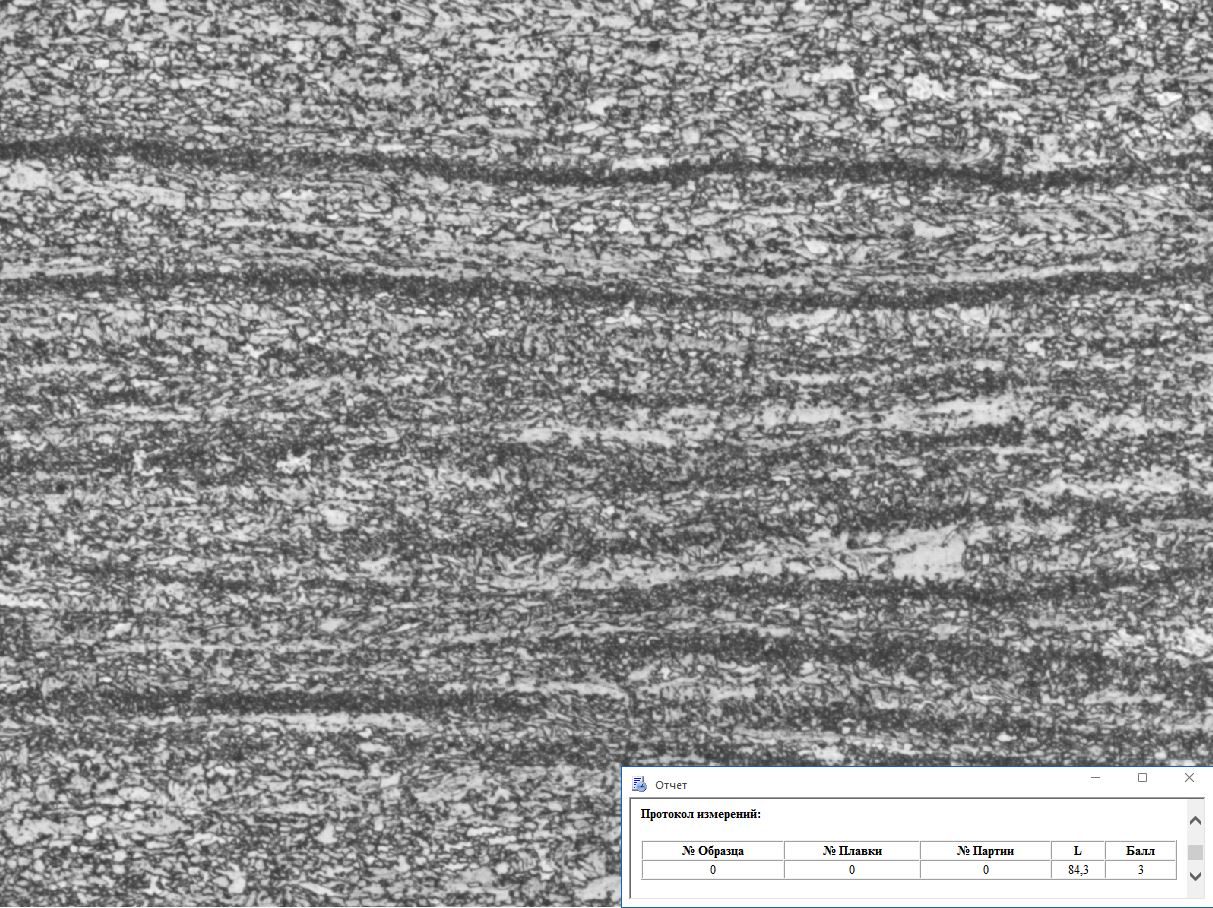

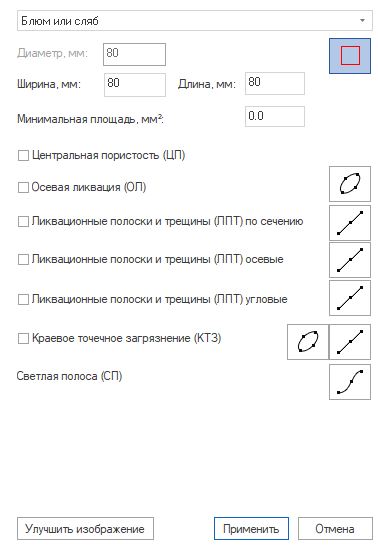

ОЦЕНКА ЛИКВАЦИОННОЙ ПОЛОСЫ

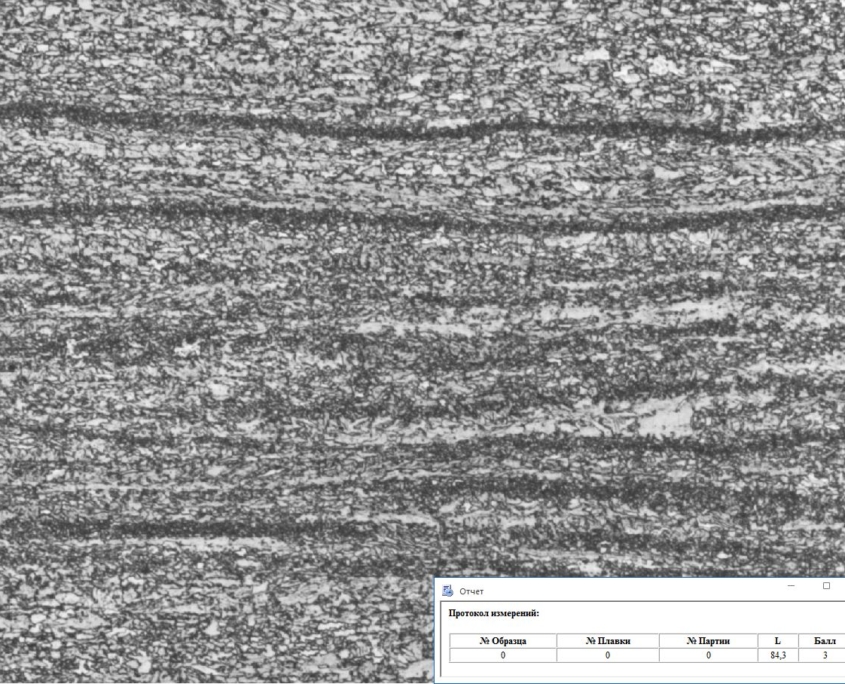

Модуль позволяет автоматически оценить балл ликвационной полосы в стальном прокате, основываясь на протяженности и количестве сегрегаций в осевой зоне.

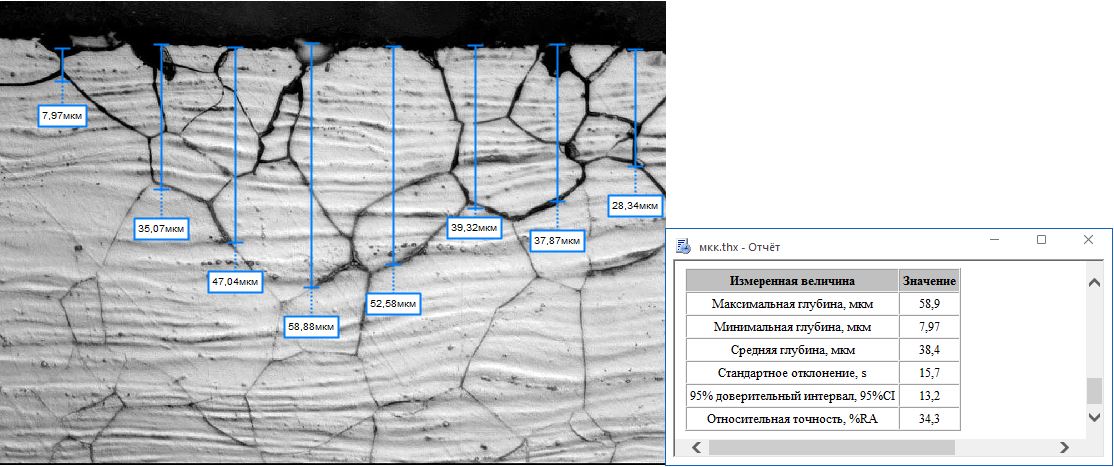

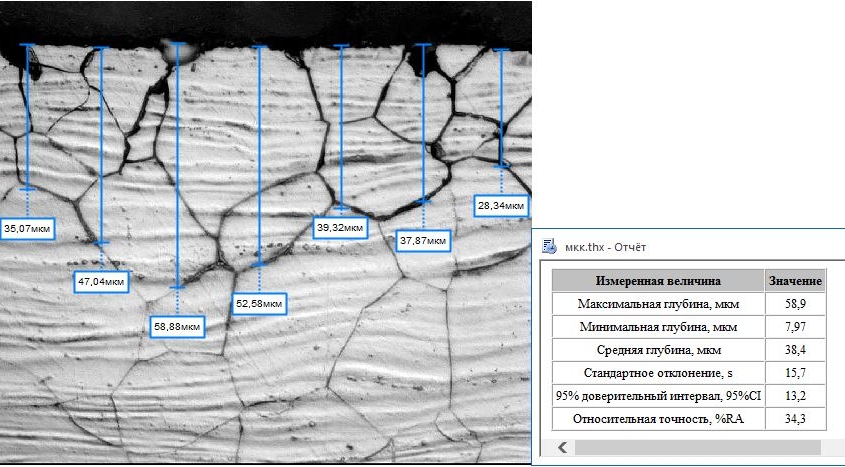

МЕЖКРИСТАЛЛИТНАЯ КОРРОЗИЯ
Методика предназначена для оценки глубины коррозии после испытаний на МКК.

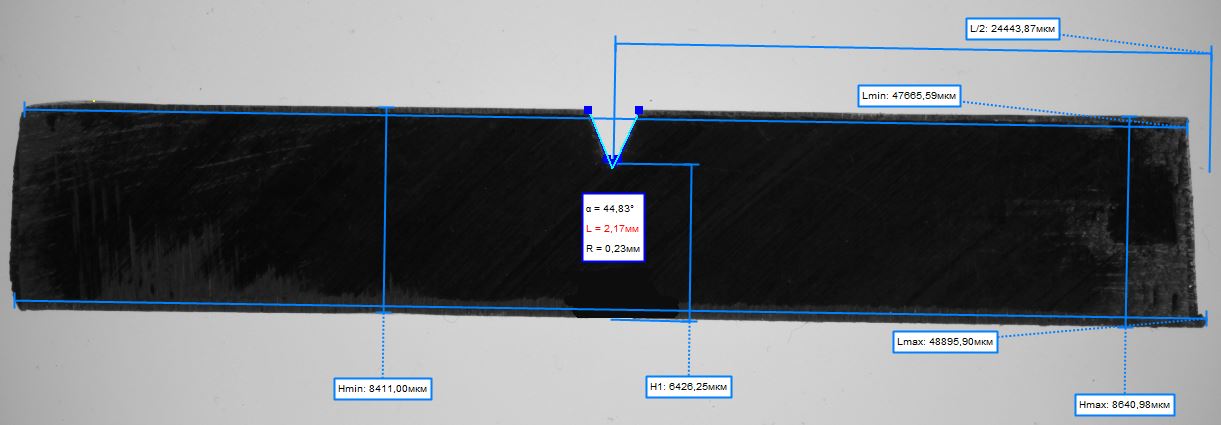

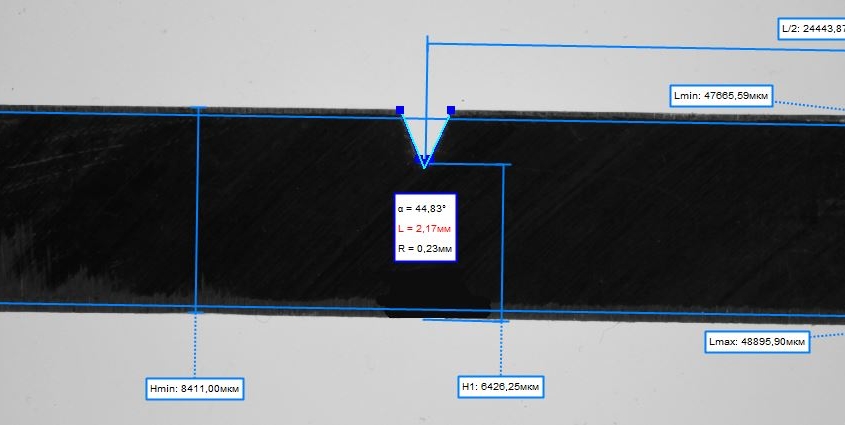

НАДРЕЗЫ
Методика позволяет автоматически оценить геометрические параметры образцов на ударный изгиб с надрезами типа KCU и KCV. Полученные измерения сопоставляются с допусками стандартов. На основании данных автоматически формируется отчет.

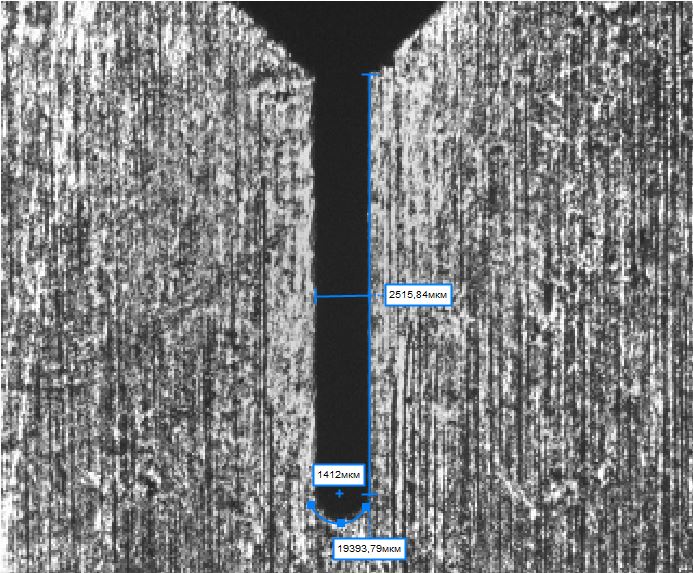

ЗАМЕРЫ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ЭРРОЗИОННОГО НАДРЕЗА
В модуле выполняется оценка геометрических параметров эррозионного надреза, включая его длину, ширину и радиус.

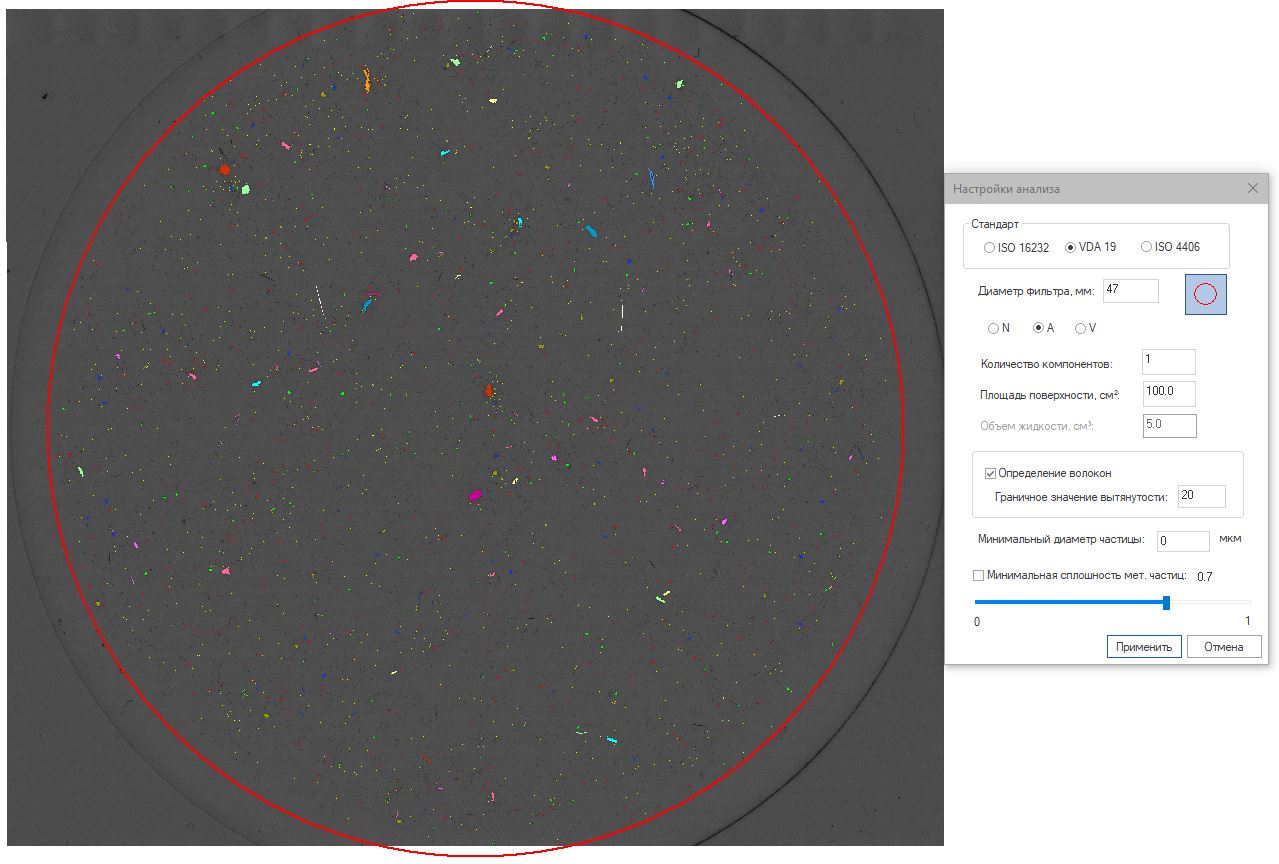

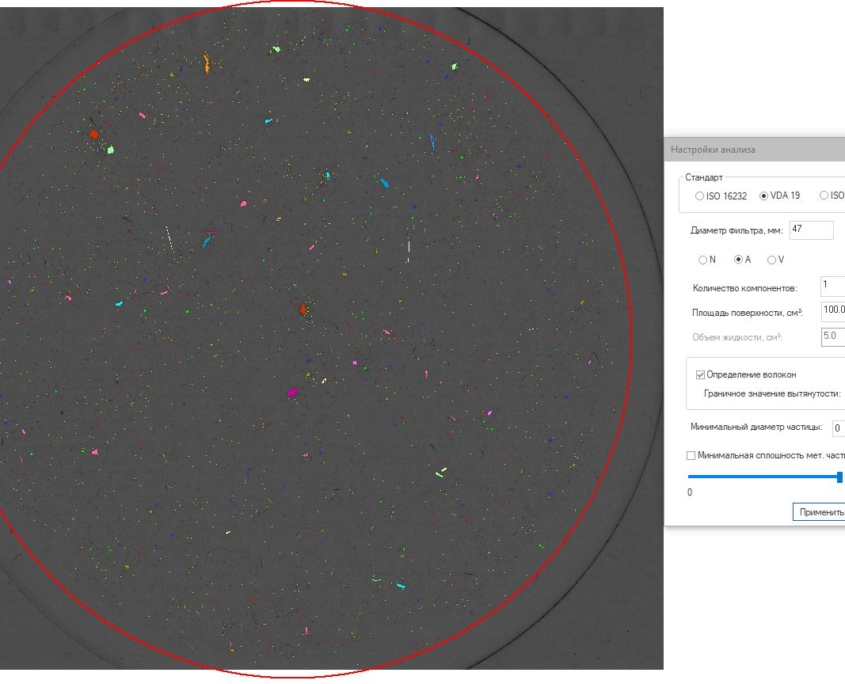

ЧИСТОТА КОМПОНЕНТОВ ЗАМКНУТЫХ ПОТОКОВ ЖИДКОСТИ
В данном модуле осуществляется оценка фильтров по загрязненности волокнами, металлическими и неметаллическими включениями. По результатам анализа формируется отчет по выбранному стандарту: ГОСТ 17216 или ISO 16232 (VDA 19).

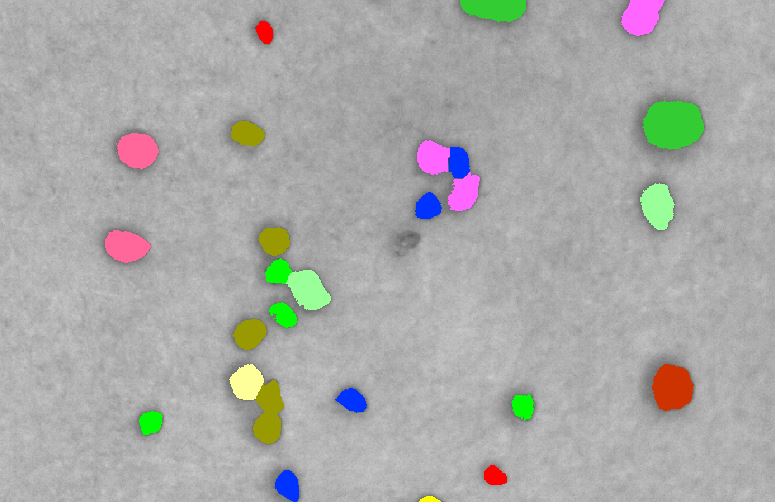

ГРАНУЛОМЕТРИЧЕСКИЙ СОСТАВ, ГРАНУЛОМЕТРИЧЕСКИЙ СОСТАВ ПЕСКА
Алгоритм разбивает обнаруженные частицы на заданные классы крупности, а также определяет долю частиц каждого класса и связующего.

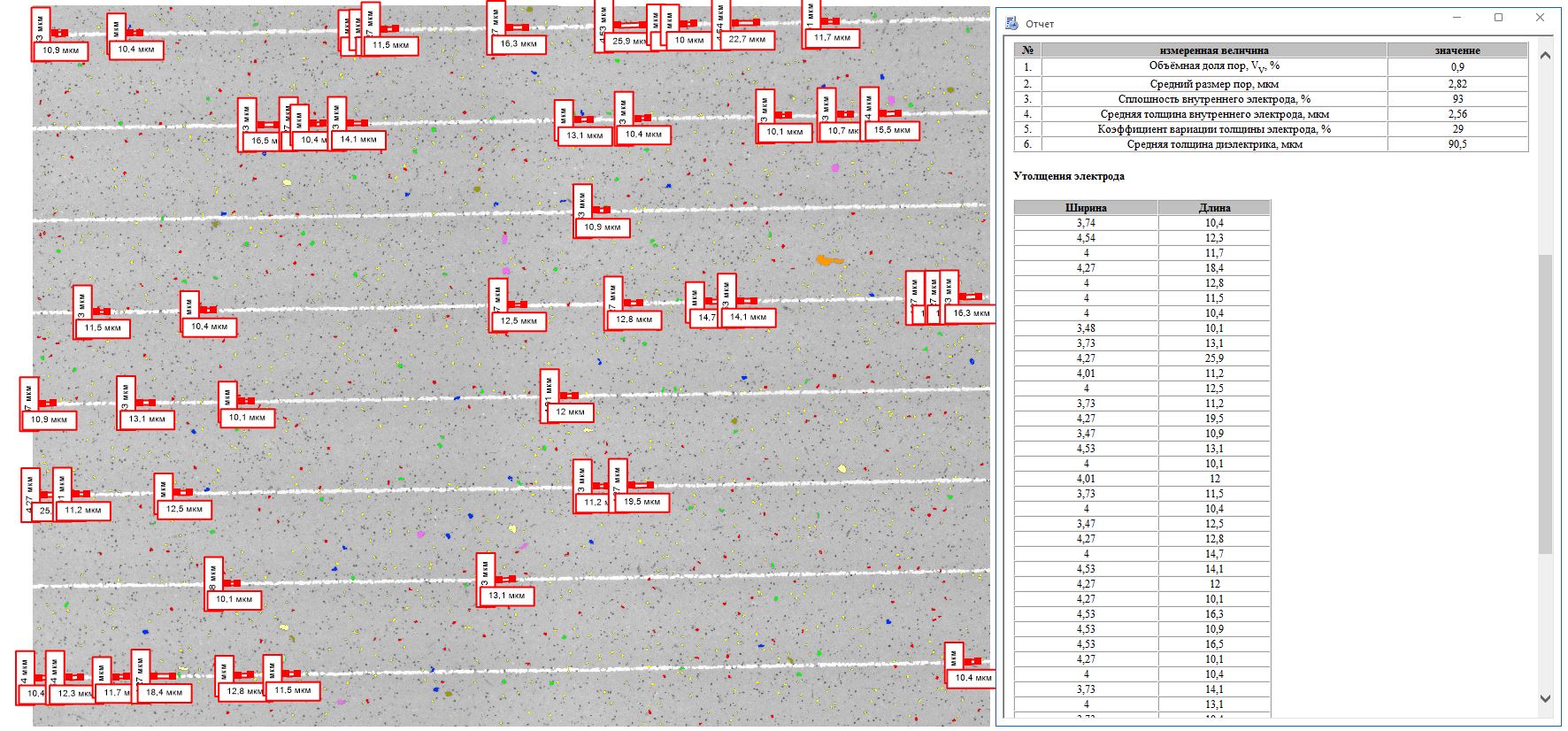

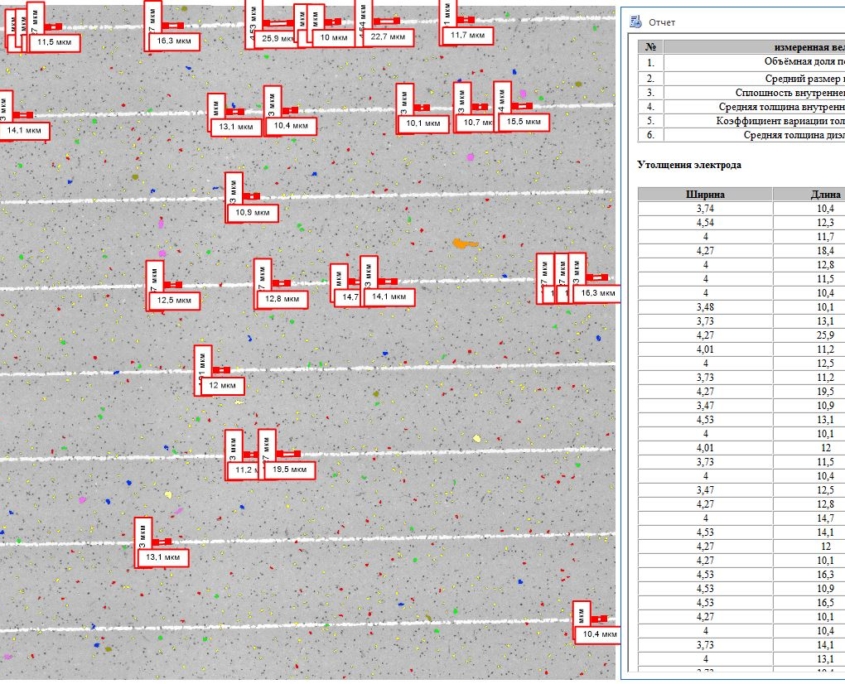

ИЗМЕРЕНИЕ ПАРАМЕТРОВ КОНДЕНСАТОРОВ
Методика позволяет автоматически оценить долю пор, параметры внутреннего электрода и диэлектрика, а также выделить и внести в отчет обнаруженные утолщения электрода.

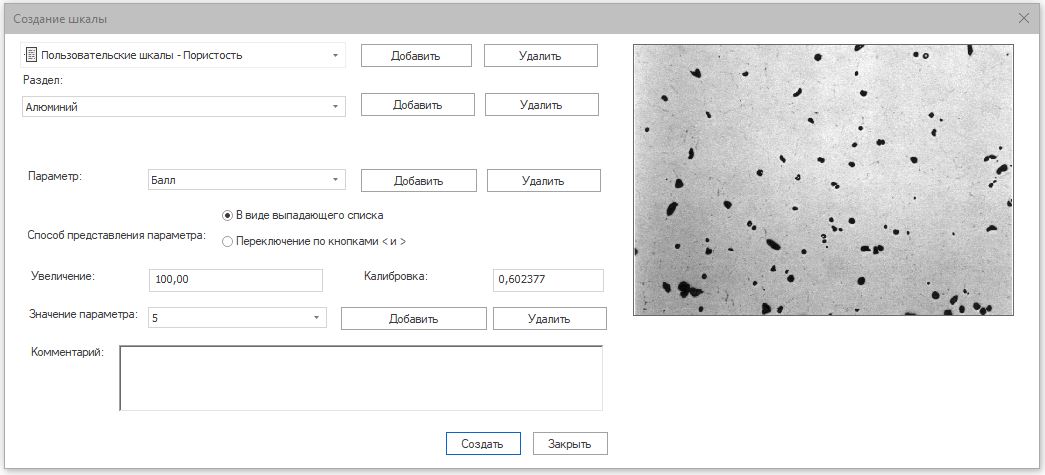

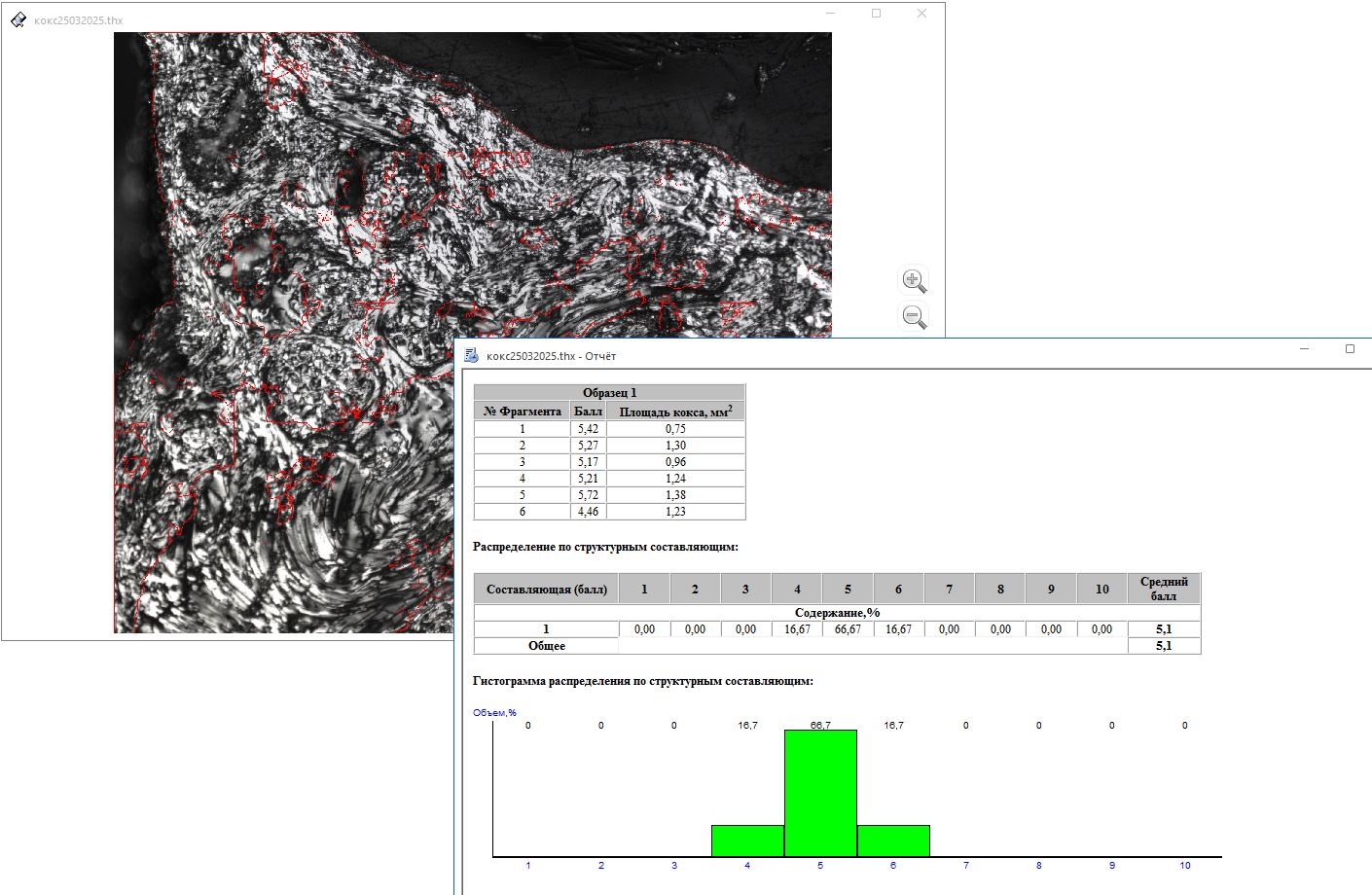

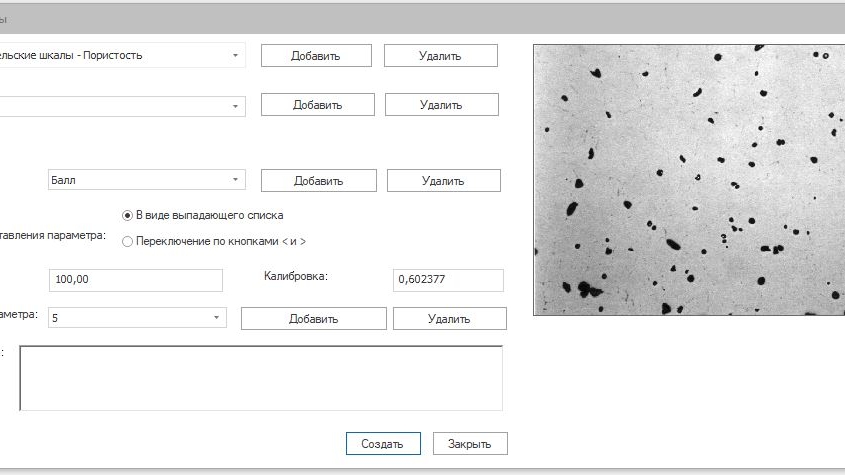

В этом модуле оценка микроструктур производится методом сравнения с эталонами, полупрозрачные изображения которых накладываются на изучаемое изображение микроструктуры. По результатам сравнения рассчитываются статистические параметры и формируется отчет. Имеется базовый набор стандартных шкал, который может быть неограниченно расширен пользователем.
